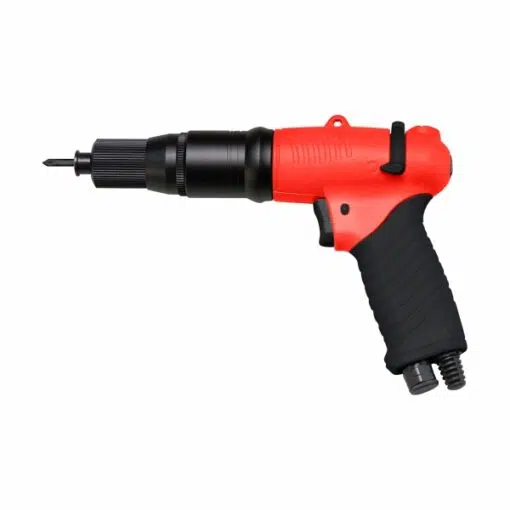

Cacciavite pneumatico ZB59CCQ / Tipo a pistola
- Sistema di correzione della coppia
- Ampia gamma di coppia e basse vibrazioni
- Meccanismo frizione brevettato
- Motore brevettato ad alto rendimento
- Azionamento con una sola mano per avanti e indietro
Confronto motore
Motore brevettato
Motore tradizionale
Diagramma schematico della coppia
Sistema brevettato di controllo della coppia
Sistema di controllo della coppia tradizionale
Caratteristiche:
- Velocità libera: 1700 giri/min.
- Peso netto: 980 g
- OAL: 220 mm
- Diametro: 43 mm
- Altezza: 220 mm
- Pressione dell'aria: 6 Kg/cm3
- min. foro tubo aria: 8 mm
- Consumo d'aria: 0.55 m3/ min
- Intervallo di coppia: 7-50 Kgf-cm
- Deviazione standard: ±3 %
- Capacità di fissaggio/Diametro vite macchina: M2.9-M6.0
- Capacità di fissaggio/Diametro vite autofilettante: M2.6-M4.9
| Modello | Gratis Velocità rpm | Peso g | OAL mm | Dia. mm | Alta mm | Aria Pressione kg/cm³ | min. aria foro del tubo mm | Aria Consumo m³ / min | Coppia gamma kgf-cm | Standard Deviazione % | Capacità di fissaggio | |
| Confezionatrici Verticali VFFS Vite dia. | Maschiatura Vite Dia | |||||||||||
| ZB46CCQ | 2200 | 640 | 190 | 35 | 190 | 6.0 | 5.0 | 0.28 | 3-20 | ± 3 | M2.2-M4.5 | M1.7-M3.5 |
| ZB49CCQ | 1800 | 640 | 190 | 35 | 190 | 6.0 | 5.0 | 0.28 | 3-25 | ± 3 | M2.2-M4.7 | M1.7-M3.8 |
| ZB52CCQ | 1000 | 640 | 190 | 35 | 190 | 6.0 | 5.0 | 0.28 | 5-35 | ± 3 | M2.8-M5.2 | M2.2-M4.2 |
| ZB58CCQ | 550 | 640 | 190 | 35 | 190 | 6.0 | 5.0 | 0.28 | 10-50 | ± 3 | M3.6-M6.0 | M2.8-M4.7 |
| ZB59CCQ | 1700 | 980 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 7-50 | ± 3 | M2.9-M6.0 | M2.6-M4.9 |
| ZB61CCQ | 1400 | 980 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 10-60 | ± 3 | M3.6-M6.2 | M2.8-M5.1 |
| ZB66CCQ | 1000 | 980 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 12-75 | ± 3 | M3.8-M6.6 | M3.0-M5.6 |
| ZB71CCQ | 550 | 980 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 30-110 | ± 3 | M5.0-M7.3 | M4.0-M6.2 |
| ZB76CCQ | 300 | 1100 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 30-180 | ± 3 | M5.0-M9.3 | M4.0-M7.2 |
| ZB79CCQ | 250 | 1250 | 220 | 43 | 220 | 6.0 | 8.0 | 0.55 | 50-280 | ± 3 | M6.0-M11.0 | M4.9-M8.7 |
