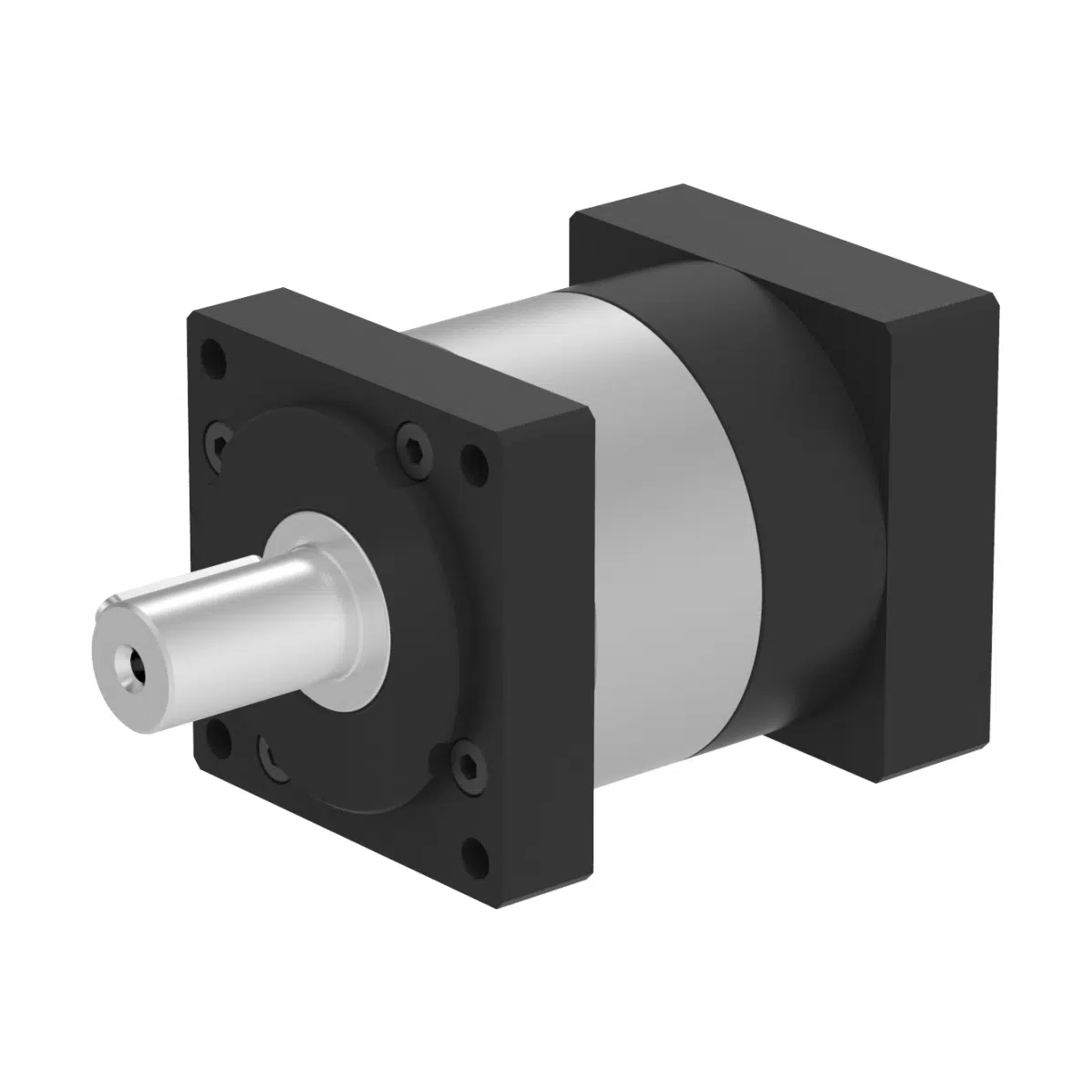

Riduttore epicicloidale di precisione standard PS/PN
(PS: Flangia quadrata | PN: Flangia rotonda — Progettazione di ingranaggi cilindrici)
. PS/Serie PN Serie di riduttori epicicloidali di precisione standard offre economico, ingranaggi cilindrici ad alta efficienza riduttore planetario disegnata per applicazioni servo, stepper e automazione generale che richiedono una trasmissione di coppia affidabile e un controllo preciso del movimento. Costruito su un architettura planetaria a sperone di precisione, questa serie offre elevata efficienza meccanica, costruzione compatta e forte coppia in uscita ad un costo accessibile. Il treno di ingranaggi interno è ottimizzato per posizionamento preciso, rotazione fluida e durata a lungo termine, rendendolo ideale sia per l'automazione industriale che per i servosistemi leggeri.
Sono disponibili due configurazioni di uscita per soddisfare diverse preferenze di installazione:
Serie PS: Uscita flangiata quadrata per montaggio servo rigido e allineamento compatto.
Serie PN: Uscita flangiata rotonda per un'integrazione flessibile e una facile adattabilità meccanica.
Funzionalità principali
Progettazione di ingranaggi planetari cilindrici – Garantisce una trasmissione della coppia efficiente e affidabile con una struttura semplice ed economica.
Alta efficienza (fino al 95%) – La geometria ottimizzata degli ingranaggi riduce l’attrito e la perdita di energia durante la trasmissione.
Prestazioni a basso gioco – La lavorazione di precisione garantisce un gioco ≤ 10–15 arcmin per una precisione di movimento costante.
Due opzioni di flangia di uscita – PS (flangia quadrata) per l'allineamento dei servocomandi; PN (flangia rotonda) per layout di automazione generale.
Struttura compatta e leggera – Design salvaspazio con eccellente rapporto coppia/peso.
Componenti di ingranaggi durevoli – Gli ingranaggi in lega di acciaio sono cementati, temprati e rettificati per una maggiore durata.
Funzionamento a basso rumore – I profili degli ingranaggi cilindrici sono lavorati con precisione per ridurre al minimo le vibrazioni e il rumore acustico.
Compatibilità universale del motore – L'interfaccia di input modulare supporta un'ampia gamma di motori servo, passo-passo e CC.
Funzionamento esente da manutenzione – Riempito in fabbrica con grasso sintetico a lunga durata per prestazioni che non richiedono manutenzione.
Orientamento di montaggio flessibile – Utilizzabile in installazioni orizzontali, verticali o invertite.
Serie PS – Uscita flangia quadrata (servo-compatibile)
La flangia di uscita quadrata è compatibile con le interfacce standard dei servomotori.
Elevata rigidità torsionale per movimenti precisi e posizionamento ripetibile.
Struttura di montaggio compatta per installazioni servoassiali compatte.
Adatto per sistemi pick-and-place, azionamenti CNC e automazione di precisione.
Serie PN – Uscita flangia rotonda (standard industriale)
L'alloggiamento di uscita rotondo garantisce un allineamento semplice e opzioni di montaggio versatili.
Progettato per l'automazione generale, i trasportatori e le apparecchiature di imballaggio.
Prestazioni di coppia affidabili con bassa rumorosità per un funzionamento continuo.
Ideale per macchinari OEM che richiedono soluzioni di azionamento leggere e convenienti.
Applicazioni
. Serie di riduttori epicicloidali a ingranaggi cilindrici PS / PN è ideale per sistemi di automazione di media precisione e sensibili ai costi, Compreso:
Automazione industriale e robotica – riduzione compatta della coppia per il controllo del movimento servo e passo-passo
Macchine per l'imballaggio e l'etichettatura – funzionamento efficiente e continuo sotto carico ripetitivo
CNC e attrezzature di assemblaggio – riduzione precisa della velocità e precisione di posizionamento
Movimentazione materiali e sistemi di trasporto – prestazioni durevoli in condizioni di funzionamento continuo
Automazione di test e laboratorio – movimento fluido e affidabile in layout compatti
Sistemi meccanici OEM – soluzioni di coppia convenienti per macchinari di uso generale
Vantaggi in termini di prestazioni
Precisione economica – Ottimizzato per applicazioni attente ai costi senza compromettere la precisione o la densità di coppia.
Design compatto e potente – Il sistema di ingranaggi planetari fornisce una coppia elevata con dimensioni minime.
Movimento fluido e affidabile – La geometria degli ingranaggi cilindrici garantisce un'erogazione di coppia costante con un'uscita stabile.
Energy Efficient – L’elevata efficienza di trasmissione riduce il consumo energetico e i costi operativi.
Durevole e di lunga durata – Gli ingranaggi cementati e rettificati resistono all’usura, mantenendo le loro prestazioni nel tempo.
Manutenzione bassa – Il sistema di lubrificazione sigillato elimina la necessità di frequenti manutenzioni.
Integrazione flessibile – Disponibili con flange di uscita quadrate o rotonde per vari standard di montaggio.
Benefici tecnici
Tipo di attrezzo: Riduttore epicicloidale a ingranaggi cilindrici
Configurazione dell'uscita: PS (flangia quadrata) / PN (flangia rotonda)
Rapporti di trasmissione: Da 3:1 a 100:1 (disponibili rapporti personalizzati)
Efficienza: Fino al 95% per fase
Contraccolpo: PS ≤ 10 arcmin / PN ≤ 15 arcmin (intervallo standard)
Coppia di torsione: Gamma di coppia media per sistemi servo e di automazione
Materiale dell'alloggiamento: Lega di alluminio o acciaio fuso per resistenza e dissipazione del calore
Materiale dell'ingranaggio: Acciaio legato temprato con profilo dei denti rettificato di precisione
Sistema di cuscinetti: I cuscinetti ad alto carico supportano forze assiali e radiali
Lubrificazione: Grasso sintetico sigillato in fabbrica (senza manutenzione)
Orientamento di montaggio: Installazione universale: orizzontale, verticale o invertita
Compatibilità motore: Motori DC servo, passo-passo e brushless
Perché scegliere il riduttore epicicloidale di precisione standard della serie PS/PN
. PS/Riduttore epicicloidale a denti dritti serie PN offre il perfetto equilibrio tra prestazioni, semplicità ed efficienza dei costiLa sua struttura a ingranaggi cilindrici garantisce un'elevata trasmissione di coppia e una precisione costante a un prezzo competitivo, rendendolo ideale per un'ampia gamma di applicazioni di automazione e servoazionate. Scegli Serie PS per il montaggio diretto del servo e l'allineamento rigido, oppure Serie PN per un'integrazione flessibile e generica. Entrambi i modelli offrono le stesse comprovate qualità e affidabilità supportato da decenni di ingegneria degli ingranaggi di precisione. Costruito secondo la filosofia fondamentale di Potenza, precisione e produttività, la serie PS/PN garantisce funzionamento affidabile, movimento fluido e lunga durata — una soluzione di riduttore affidabile per i moderni sistemi di automazione.
