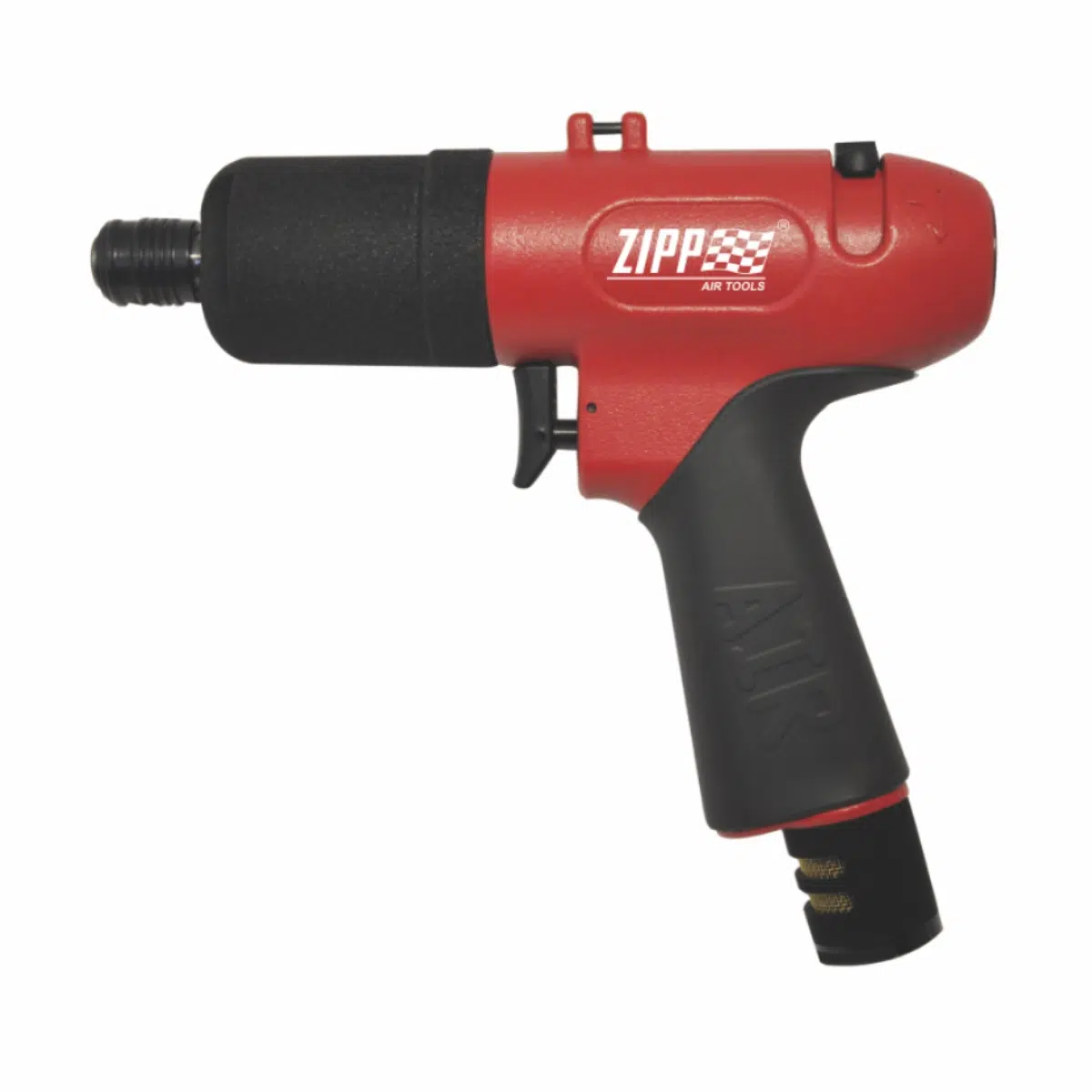

Cacciavite a impulsi PS052 – Tipo a pistola, tipo con spegnimento automatico
. Cacciavite a impulsi PS052 – Tipo a pistola, tipo con spegnimento automatico è uno strumento di fissaggio pneumatico ad alte prestazioni progettato per controllo di coppia di precisione, basse vibrazioni e sicurezza dell'operatore in ambienti di assemblaggio industriale. Incorporando un meccanismo a impulsi oleodinamici con sistema di spegnimento automatico, fornisce una coppia precisa e ripetibile con praticamente nessuna forza di reazione, garantendo una qualità di fissaggio costante su tutte le linee di produzione. Progettato con il nostro tecnologia avanzata del motore ad aria e del controllo degli impulsi, il PS052 garantisce un trasferimento di coppia fluido, vibrazioni minime e un'eccellente durata in condizioni di funzionamento continuo. design ergonomico dell'impugnatura a pistola Offre una maneggevolezza bilanciata, un controllo superiore e una riduzione dell'affaticamento, rendendolo ideale per l'assemblaggio ad alta velocità nei settori della produzione automobilistica, di macchinari e di elettrodomestici.
Caratteristiche principali
Meccanismo a impulsi oleodinamici – Garantisce un trasferimento di coppia fluido e stabile con una forza di reazione minima, migliorando la sicurezza e il controllo.
Sistema di spegnimento automatico – Interrompe automaticamente l'erogazione dell'aria una volta raggiunta la coppia preimpostata, garantendo risultati di fissaggio precisi e ripetibili.
Uscita di coppia ad alta velocità – Combina prestazioni di ciclo rapido con un'erogazione di coppia stabile per la massima produttività di assemblaggio.
Alloggiamento resistente e leggero – Il corpo in lega di alluminio garantisce una lunga durata mantenendo un equilibrio eccellente e il comfort dell'operatore.
Design ergonomico dell'impugnatura a pistola – Offre una maneggevolezza comoda e antiscivolo per un utilizzo prolungato con affaticamento ridotto.
Rumorosità e vibrazioni ridotte – Il sistema a impulsi idraulici assorbe l'energia d'impatto, creando un ambiente di lavoro più fluido e silenzioso.
Motore pneumatico a risparmio energetico – Offre elevate prestazioni di coppia con un consumo d'aria minimo per un funzionamento conveniente.
Manutenzione semplificata – La struttura interna modulare consente una rapida sostituzione dell’olio e una semplice manutenzione, riducendo al minimo i tempi di fermo.
Applicazioni
. Cacciavite a impulsi PS052 (tipo pistola, tipo con spegnimento automatico) è ideale per applicazioni di assemblaggio industriale di precisione e coppia media, Compreso:
Produzione di automobili e motociclette – operazioni di sottoassemblaggio di telaio, carrozzeria e motore
Produzione di macchinari e attrezzature – fissaggio critico per componenti di precisione
Assemblaggio di elettrodomestici e contenitori metallici – serraggio delle viti ad alta velocità e senza vibrazioni
Assemblaggio aerospaziale ed elettronico – controllo di coppia ripetibile per giunti critici
Integrazione OEM e linee di produzione – funzionamento continuo con coppia di uscita stabile e sforzo minimo per l’operatore
Vantaggi in termini di prestazioni
Precisione e ripetibilità della coppia – Lo spegnimento automatico garantisce una coppia di serraggio costante, riducendo le rilavorazioni e le variazioni di qualità.
Funzionamento senza reazioni – L’assorbimento degli impulsi idraulici riduce al minimo il contraccolpo di coppia, migliorando la sicurezza e il comfort dell’operatore.
Produttività migliorata – L’erogazione di coppia ad alta velocità riduce i tempi di ciclo e aumenta la produttività dell’assemblaggio.
Comfort dell'operatore – Il design ergonomico e le basse vibrazioni riducono l’affaticamento nei lunghi turni di produzione.
Affidabilità durevole – I componenti di precisione e la camera di impulsi sigillata garantiscono prestazioni a lungo termine e bassa usura.
Razionalizzazione dei costi – Il basso consumo d’aria e gli intervalli di manutenzione prolungati riducono i costi operativi totali.
Benefici tecnici
Tipo di operazione: Controllo della coppia di spegnimento automatico per un assemblaggio di precisione
Meccanismo: Sistema di azionamento a impulsi oleodinamico con bassa coppia di reazione
Design: Corpo ergonomico tipo pistola per una maneggevolezza bilanciata e confortevole
Gamma di coppia: Coppia media, adatta per uso professionale e industriale
Controllo della direzione: Leva avanti/indietro per un rapido cambio di direzione
Manutenzione: Usa con ZPO-1L Olio sintetico per utensili a impulsi per massime prestazioni e prolungamento della durata degli impulsi
Pressione dell'aria: Ottimizzato per una pressione operativa standard di 0.63 MPa (90 psi)
Perché scegliere PS052 – Tipo a pistola, tipo con spegnimento automatico
. Cacciavite a impulsi PS052 – Tipo a pistola, tipo con spegnimento automatico rappresenta la combinazione ideale di velocità, precisione della coppia e comfort dell'operatoreIl suo meccanismo a impulsi oleodinamici fornisce un'erogazione di coppia fluida senza forza di reazione, mentre il sistema di spegnimento automatico garantisce un controllo costante della coppia, fondamentale per operazioni di assemblaggio di alta qualità. Sviluppato in linea con il nostro impegno per Potenza, precisione e produttività, il PS052 migliora le prestazioni della linea di assemblaggio, riduce l'affaticamento dell'operatore e riduce al minimo i costi di manutenzione, rendendolo la soluzione preferita per applicazioni di fissaggio industriale moderne e ad alta efficienza.
- La sigillatura a forma di X migliora la ripetibilità e la durata.
- Le doppie lame del rullo di trazione riducono il rumore e le vibrazioni e migliorano l'efficienza degli impulsi.
- La piastra frontale e il cilindro con design a 1 pezzo migliorano l'efficienza del motore.
- Motore pneumatico a doppia camera
Il design del motore a 9 palette per le dimensioni più piccole con la massima potenza e accelerazione consente di raggiungere la coppia impostata in tempi brevi e di ottenere facilmente la coppia più elevata richiesta. - Funzionamento inverso con una sola mano per operatori destrimani o mancini.
- Scarico silenzioso, regolabile a 360º.
- Facile regolazione della coppia
La coppia richiesta può essere facilmente regolata ruotando la vite di regolazione attraverso l'alloggiamento.
Caratteristiche:
- Attacco esagonale: 1/4″ HEX
- Capacità del bullone: M5 ~ M8
- Misurato su giunto duro
min. Pressione olio / 0.4 MPa: 7 (5.2) Nm (Lb-ft)
min. Pressione olio / 0.5 MPa: 8 (5.9) Nm (Lb-ft)
min. Pressione olio / 0.6 MPa: 9 (6.6) Nm (Lb-ft)
Massimo Pressione olio / 0.4 MPa: 17 (12.5) Nm (Lb-ft)
Massimo Pressione olio / 0.5 MPa: 17 (12.5) Nm (Lb-ft)
Massimo Pressione olio / 0.6 MPa: 19 (14) Nm (Lb-ft)
- Velocità libera: 5800 rpm
- Aria Cons.: 0.4 m3/ min
- Livello di rumore: 85 dB(A)
- Peso netto: kg 1.06
- Dimensioni della presa d'aria: NPT 1/4″
- Pressione dell'aria consigliata: 60~90psi (4kg/cm²~6kg/cm²)(0.4Mpa~0.6Mpa)
- Dimensioni del tubo dell'aria: 10 mm x 6.5 mm (per il modello 042~062), 12 mm x 8 mm (per il modello 072)
- Tutte le misurazioni sono state effettuate a una pressione dell'aria manometrica compresa tra 4 kg/cm² e 6 kg/cm².
| Modello | Quadrata DRIVE | Bolt Ultra-Grande mm | Misurato su giunto duro/Nm(Lb-ft) | Gratis Velocità rpm | Aria Cons. m³ / min | Rumore Livello dB (A) | Netto Peso kg | |||||
| min. Pressione dell'olio | Massimo Pressione dell'olio | |||||||||||
| 0.4MPa | 0.5MPa | 0.6MPa | 0.4MPa | 0.5MPa | 0.6MPa | |||||||
| PS042 | 1/4″ ESAGONALE | M4 ~ M6 | 4 (3) | 5 (3.7) | 6 (4.4) | 9 (6.6) | 10 (7.4) | 11 (8.1) | 4500 | 0.4 | 80 | 1.06 |
| PS052 | 1/4″ ESAGONALE | M5 ~ M8 | 7 (5.2) | 8 (5.9) | 9 (6.6) | 17 (12.5) | 17 (12.5) | 19 (14) | 5800 | 0.4 | 85 | 1.06 |
| PS062 | 1/4″ ESAGONALE | M6 ~ M8 | 11 (8.1) | 12 (8.9) | 13 (9.6) | 20 (14.8) | 22 (16.2) | 25 (18.4) | 5800 | 0.43 | 85 | 1.08 |
| PS072 | 1/4″ ESAGONALE | M8 ~ M10 | 20 (14.8) | 20 (14.8) | 22 (16.2) | 30 (22.1) | 32 (23.6) | 35 (25.8) | 5500 | 0.45 | 88 | 1.3 |
