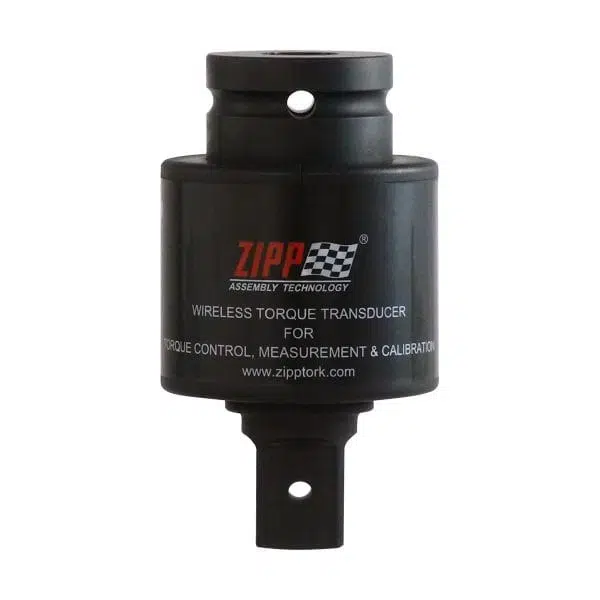

Trasduttore di coppia rotante wireless serie TTES – Per utensili pneumatici e di potenza, frizione, a impatto o a impulsi
Serie TTES Shock & Impact Prova Trasduttore di coppia rotante wireless: Misurazione avanzata della coppia con durata e precisione
La serie TTES Shock e A prova di impatto Trasduttore di coppia rotante wireless è uno strumento all'avanguardia che fornisce misurazioni di coppia accurate e affidabili in ambienti difficili. Progettato per resistere a urti, impatti e condizioni operative difficili, questo trasduttore è ideale per applicazioni in cui precisione e durata sono fondamentali.
Principali caratteristiche e vantaggi
- Trasmissione dati wireless: Il sensore della serie TTES è dotato di funzionalità di trasmissione dati wireless, consentendo il monitoraggio dei dati di coppia in tempo reale senza la necessità di cavi ingombranti. Ciò aumenta la facilità d'uso e la flessibilità, soprattutto in configurazioni complesse o quando è richiesta la mobilità.
- Shock e Design antiurto: Costruito per resistere In ambienti difficili, la serie TTES resiste a urti e impatti, garantendo prestazioni costanti anche in ambienti ad alto impatto o con forti vibrazioni. Questo la rende adatta ai settori automobilistico, aerospaziale e dei macchinari pesanti.
- Misurazione ad alta precisione: Il trasduttore fornisce misurazioni di coppia estremamente precise, garantendo Le applicazioni critiche vengono eseguite con precisione. Può misurare sia la coppia statica che quella dinamica, il che lo rende versatile per un'ampia gamma di attività.
- Robusta costruzione: La serie TTES è realizzata con materiali di alta qualità, che garantiscono una lunga durata. Il suo design robusto resiste all'usura e garantisce prestazioni affidabili anche in caso di utilizzo continuo in condizioni difficili.
- Compatto e leggero: Nonostante il suo design robusto, il trasduttore è compatto e leggero, il che lo rende facile da installare e integrare nei sistemi esistenti. Il suo fattore di forma compatto non compromette le prestazioni, offrendo sia praticità che affidabilità.
- Facile calibrazione e configurazione: Il trasduttore è progettato per una rapida calibrazione e configurazione, riducendo al minimo i tempi di fermo macchina e garantendo una rapida installazione sul campo. La sua interfaccia intuitiva lo rende facile da usare, anche per chi è alle prime armi con la misurazione della coppia.
- Applicazioni versatili: La serie TTES è adatta a un'ampia gamma di applicazioni, tra cui test automobilistici, manutenzione di macchinari industriali, controllo qualità di produzione e ingegneria aerospaziale. La sua versatilità la rende uno strumento prezioso per i professionisti di diversi settori.
- Monitoraggio e registrazione dei dati in tempo reale: La funzionalità wireless consente il monitoraggio e la registrazione dei dati in tempo reale, fornendo un feedback immediato e consentendo rapide regolazioni durante i test o le operazioni. Questa funzionalità è particolarmente utile negli ambienti di controllo qualità e collaudo, dove la tempestività dei dati è fondamentale.
Applicazioni
La serie TTES Shock & Impact Prova Trasduttore di coppia rotante wireless è ideale per una varietà di applicazioni impegnative, tra cui:
- Test automobilistici: Questo dispositivo è perfetto per misurare la coppia nei componenti automobilistici durante i test e lo sviluppo. Il suo design resistente agli urti garantisce precisione anche in ambienti ad alta vibrazione, come i test sui motori e l'analisi della trasmissione.
- Ingegneria Aerospaziale: Adatto per applicazioni aerospaziali in cui la misurazione precisa della coppia è fondamentale per la sicurezza e le prestazioni. La durevolezza del trasduttore garantisce dati affidabili in condizioni estreme.
- Manutenzione Macchinari Industriali: Ideale per monitorare e misurare la coppia nei macchinari industriali per garantire il corretto funzionamento e la manutenzione. La sua capacità wireless consente una facile integrazione nei flussi di lavoro di manutenzione.
- Controllo della qualità della produzione: Utile per i processi di controllo qualità nella produzione, dove è necessaria una misurazione accurata della coppia per garantire la coerenza e l'affidabilità del prodotto.
- Ricerca e sviluppo: Uno strumento essenziale per i team di ricerca e sviluppo che lavorano alla progettazione di nuovi prodotti o testano i limiti di materiali e componenti in diverse condizioni di coppia.
Perché scegliere la serie TTES antiurto e antiurto Trasduttore di coppia rotante wireless?
La serie TTES antiurto e antiurto Trasduttore di coppia rotante wireless Offre una precisione e una durata senza pari nella misurazione della coppia. La sua avanzata tecnologia wireless e il design resistente agli urti e agli impatti lo rendono la scelta ideale per i professionisti che necessitano di dati di coppia affidabili in ambienti difficili. Che lavoriate nel settore automobilistico, aerospaziale, dei macchinari industriali o manifatturiero, la serie TTES offre la precisione e la resilienza necessarie per garantire il successo dei vostri progetti.
- L'unico trasduttore di coppia rotante wireless adatto per utensili di coppia a impatto o a impulsi oleodinamici per il serraggio dinamico.
- È progettato con un esclusivo meccanismo antivibrazione brevettato per il controllo dinamico della coppia di serraggio in caso di impatti violenti.
- Confezione standard: trasduttore di coppia, cavo di ricarica e interruttore magnetico.
- Accessori opzionali:
1. Dongle per Android Pad o PC/laptop Windows.
2. Coperchio di protezione del trasduttore.
![]() | |
| Caricabatterie | Tipo C 5V/1A |
| io(1) | USB di tipo C *1 |
| IO(2) Senza fili | RF 2.4G fino a 20M |
| Saldo zero | <±0.5% FSD/°C |
| Precisione statica | ±1% FSD |
| La temperatura | -10 ° C ~ 60 ° C |
| Umidità | 10~75% senza condensa |
| Tempo di carica | Dal 5% al 100%, 2 ore |
![]() | ![]() |
| Dongle opzionale: P/N: DG-CP per Android P/N: DG-WIN per Finestra | Trasduttore opzionale Copertura di protezione: P/N: TPC-100 per 20/50/100Nm CODICE: TPC-250 per 180/250Nm CODICE: TPC-500 per 500/750Nm P/N: TPC-2000 per 1000/1500/2000Nm |
Software e funzioni
- Applicabile a:
Chiave a impulsi oleosi, chiave a percussione, chiave a ingranaggi, chiave dinamometrica, chiave a frizione, utensile dinamometrico e chiave a scatto. - Misurazione: coppia, movimento angolare e conteggio degli impulsi.
- Frequenza di lavoro RF: 60 canali possono essere abbinati a TCA/TCB.
- Controllo funzioni: se abilitato, lo stato della potenza, della qualità del segnale, della coppia, dell'angolo e di altri parametri viene controllato automaticamente.
- Interruttore: utilizzare un magnete per accendere.
- Luce a led:
Doppio colore blu / arancione:
L'arancione dura a lungo~Risparmio energetico, il blu dura a lungo~RF in comunicazione, blu scintillante~accoppiamento con il controller, arancione
Scintillio~Anormale.
Doppio colore rosso/verde: rosso~in carica, verde~carica completa.
Requisiti minimi di sistema:
![]() | ||
![]() | ||
| Sistema operativo | Windows 10 o superiore | Android 7.0 o superiore |
| CPU minima | Nucleo i3 | Quad-core |
| Memoria di sistema minima (RAM) | 4G | 3G |
| Spazio di archiviazione minimo libero: | 32GB | 32GB |
Periodo di garanzia:
- Regolatore di coppia: 12 mesi dalla data di acquisto.
Il produttore riparerà o sostituirà i prodotti per difetti derivanti da materiali o lavorazione difettosi. La presente garanzia non copre guasti dovuti a un'etichetta di sigillo rotta o mancante, uso improprio, modifiche, negligenza, abuso o normale usura. - Trasduttore –
Serie TTE(H): 12 mesi dalla data di acquisto o 200,000 cicli.
Serie TTA(H) e TTEB: 12 mesi dalla data di acquisto o 500,000 cicli.
Batteria: 3 mesi dalla data di acquisto.
La garanzia della scheda di acquisizione del segnale è valida per 12 mesi a partire dalla data di acquisto.
Il produttore riparerà o sostituirà i prodotti per difetti derivanti da materiali o lavorazione difettosi. La presente garanzia non copre guasti dovuti a coppia eccessiva, utilizzo della serie TTA(H) su utensili a percussione o utensili a batteria, etichette di tenuta rotte/mancanti, uso improprio, modifiche, negligenza, abuso o normale usura. - Dongle – 12 mesi dalla data di acquisto.
| OGGETTO NUMERO. | Gamma di coppia Nm | Dimensione dell'ingresso | Dimensione dello sbocco | Dimensione del profilo DE X Lunghezza (mm) | Peso netto kgs | Capacità della Batteria |
| TTES-20-FS3MS3(B) | 2 ~ 16 | 3 / 8 " | 3 / 8 " | 45 × 83 | 0.18 | DC3.7V / 650mAh |
| TTES-50-FS3MS3(B) | 5 ~ 40 | 3 / 8 " | 3 / 8 " | 45 × 83 | 0.2 | DC3.7V / 650mAh |
| TTES-100-FS3MS4(B) | 10 ~ 80 | 3 / 8 " | 1 / 2 " | 45 × 90 | 0.21 | DC3.7V / 650mAh |
| TTES-180-FS4MS4(B) | 18 ~ 145 | 1 / 2 " | 1 / 2 " | 45 × 97 | 0.26 | DC3.7V / 650mAh |
| TTES-250-FS4MS4(B) | 25 ~ 200 | 1 / 2 " | 1 / 2 " | 45 × 97 | 0.35 | DC3.7V / 650mAh |

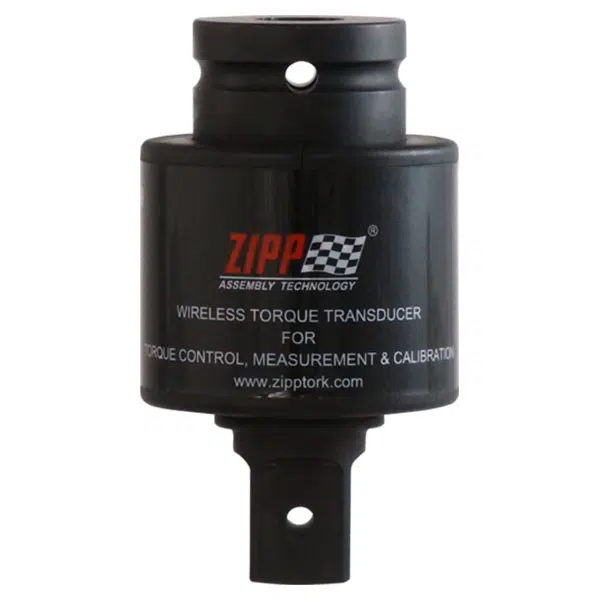

| TTES-500-FS4MS6 | 50 ~ 400 | 1 / 2 " | 3 / 4 " | 57 × 114 | 0.7 | DC3.7V / 650mAh |
| TTES-750-FS6MS6 | 75 ~ 600 | 3 / 4 " | 3 / 4 " | 57 × 114 | 0.75 | DC3.7V / 650mAh |
| TTES-1000-FS8MS8 | 100 ~ 800 | 1 " | 1 " | 57 × 127 | 0.85 | DC3.7V / 650mAh |
| TTES-1500-FS8MS8 | 150 ~ 1200 | 1 " | 1 " | 57 × 134 | 0.95 | DC3.7V / 650mAh |
| TTES-2000-FS8MS12 | 200 ~ 1600 | 1 " | 1-1 / 2 " | 57 × 134 | 1.14 | DC3.7V / 650mAh |
| TTES-3000-FS12MS12 | 300 ~ 2400 | 1-1 / 2 " | 1-1 / 2 " | 86 × 166 | 3.8 | DC3.7V / 650mAh |
La serie TTES è progettata per lavori di serraggio dinamico, mentre la serie TTAS è progettata per il controllo e la misurazione della coppia statica.
I trasduttori che superano i 3000 Nm saranno realizzati su misura; contattateci per informazioni sui prezzi.
*B = Incudine a sfera con fermo, senza B = Incudine con perno di bloccaggio

| Articolo | ![]() | ![]() |
| Tnom | 50 ~ 2000Nm | 5 ~ 20Nm |
| Power | CC 3.7 V / 650 mAh | CC 3.7 V / 650 mAh |
| Intervallo misurato | 10% Ton~100% Ton | 10% Ton~100% Ton |
| Risoluzione coppia (Nm) | 0.1% tom | 0.1% tom |
| Precisione (senso orario) | ±1% | ±1% |
| Precisione (antiorario) | ± 2% | ± 2% |
| Intervallo angolare misurato statico | 0 ° ~ 360 ° | 0 ° ~ 360 ° |
| Risoluzione angolare (gradi) | 0.5° | 0.5° |
| Coppia massima (Nm) | 100% tom | 100% tom |
| Comunicazione senza fili | RF 2.4 GHz | |
| Cavi | USB Type-C | |
| Caricabatterie | USB (5V/1A) | |
| Temperatura di funzionamento (° C) | 0 ° C ~ 50 ° C | |
| Temperatura di conservazione (° C) | -10 ° C ~ 60 ° C | |
