(Noto anche come sensore di coppia rotante wireless/trasmettitore di coppia senza contatto)
Il trasduttore di coppia rotante wireless è un dispositivo di rilevamento della coppia ad alta precisione progettato per la misurazione in tempo reale della coppia dinamica su utensili rotanti, macchinari e attrezzature di fissaggio. Utilizza una tecnologia avanzata di estensimetri e un robusto sistema di elaborazione del segnale per fornire dati di coppia accurati e stabili anche in condizioni di alta velocità o impatto. Il design di trasmissione wireless elimina la necessità di cavi, consentendo un'installazione più semplice, una manutenzione ridotta e una completa libertà di movimento per applicazioni rotanti come avvitatori a impulsi, utensili a impulsi, macchine di assemblaggio e sistemi robotici. Il suo alloggiamento robusto e la struttura resistente agli urti garantiscono prestazioni affidabili in ambienti industriali difficili, inclusi vibrazioni, carichi pesanti e funzionamento continuo. La struttura leggera e il design bilanciato contribuiscono a mantenere la naturale maneggevolezza dell'utensile, garantendo al contempo una precisione di misurazione affidabile. Il trasduttore di coppia rotante wireless è ideale per la produzione intelligente, l'assemblaggio automobilistico, la produzione di macchinari e il controllo qualità, dove il monitoraggio della coppia in tempo reale, la tracciabilità, il controllo di processo migliorato e l'aumento della produttività sono fondamentali per ottenere risultati di fissaggio costanti e affidabili.

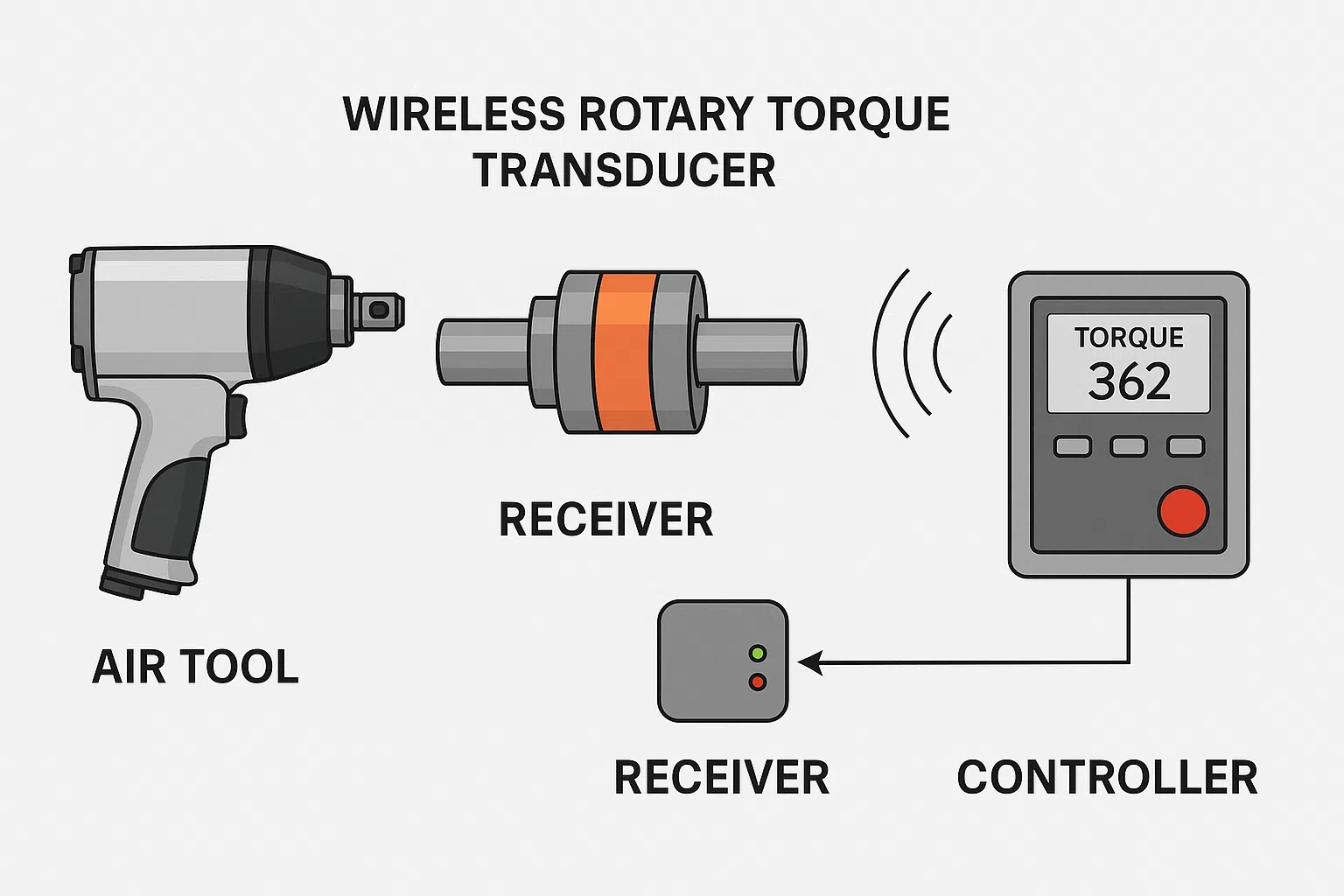

Principio di funzionamento
Misurazione della deformazione:
Un ponte estensimetrico è collegato all'albero rotante o all'elemento di rilevamento della coppia.
Quando viene applicata la coppia, l'albero ruota leggermente, modificando la resistenza elettrica degli estensimetri.Condizionamento del segnale:
Il segnale viene amplificato e convertito in un segnale di coppia digitale dall'elettronica di bordo montata sull'elemento rotante.Trasmissione dati wireless:
Il segnale di coppia condizionato viene trasmesso in modalità wireless a un ricevitore fisso (tramite collegamento RF 2.4G o BT Bluetooth), eliminando la necessità di anelli collettori o cavi.Uscita dati:
Il ricevitore invia segnali analogici o digitali standard a sistemi di dati esterni, controller o reti MES.
Funzionalità principali
Funzionamento completamente wireless:
Trasmissione dati e di energia senza contatto, senza anelli collettori o spazzole soggetti a usura.Alta precisione:
Precisione di misura tipica di ±1% di fondo scala.Capacità ad alta velocità:
Supporta velocità di rotazione fino a 10,000 rpm.Design antivibrante:
Questo design è resistente agli urti e alle vibrazioni, rendendolo ideale per Frizione, utensili pneumatici a impatto e a impulsi.Compatto e leggero:
Facile integrazione in mandrini portautensili, misuratori di coppia o banchi di prova.Registrazione e comunicazione dei dati:
I dati di coppia, angolo e temperatura in tempo reale possono essere registrati o inviati ai controller tramite Wi-Fi, RF o Bluetooth.
Applicazioni
Sistemi intelligenti di controllo della coppia (per esempio, ZIPPTORK Controllori TCA/TCB/TCC)
Utensili pneumatici ed elettrici (a impatto, a impulso, a frizione)
Dinamometri e banchi di prova
Assemblaggio automobilistico e aerospaziale
Monitoraggio della coppia delle macchine rotanti
Calibrazione di utensili di coppia e sistemi di bullonatura
Vantaggi
Consente verifica della coppia in tempo reale nei sistemi a rotazione rapida.
Questa tecnologia converte gli utensili pneumatici convenzionali ai miglioramenti dispositivi intelligenti basati sui dati.
Migliora tracciabilità dei processi, controllo qualità e manutenzione predittiva.
Ideale per Integrazione IIoT / Industria 4.0, ponte OT → IT → MES sistemi.
