Z3500C – Spremitore pneumoidraulico a forcella C
. Z3500C Spremitore pneumatico a forcella C è un soluzione di rivettatura per impieghi gravosi progettato per precisione, coerenza ed efficienza dell'operatore. La combinazione di potenza pneumatica con moltiplicazione della forza idraulica, fornisce una forza di compressione elevata e ripetibile con il minimo sforzo da parte dell'operatore. Progettato per applicazioni aerospaziali, automobilistiche e industrialiQuesto strumento garantisce un'installazione precisa dei rivetti, riducendo al contempo l'affaticamento e migliorando la produttività.
Caratteristiche principali
Sistema di alimentazione pneumoidraulico – Utilizza la pressione dell'aria per generare una potente forza idraulica per una rivettatura uniforme.
Design C-Yoke – Offre un'accessibilità ottimale per la rivettatura in aree ristrette o difficili da raggiungere.
Elevata forza di compressione – Garantisce un'installazione dei rivetti solida e uniforme.
Costruzione durevole – Costruito con materiali di qualità aerospaziale per una lunga durata.
Controllo di precisione – Mantiene una pressione ripetibile e risultati costanti su più cicli.
Funzionamento ergonomico – Leggero e progettato per ridurre al minimo lo sforzo durante l'uso prolungato.
Vantaggi e benefici
Qualità costante dei rivetti – Elimina la variabilità rispetto ai metodi di rivettatura manuale.
Riduzione dell'affaticamento dell'operatore – Il sistema pneumo-idraulico fornisce forza con il minimo sforzo fisico.
Efficienza che fa risparmiare tempo – Un processo di rivettatura più rapido e affidabile aumenta la produttività.
Applicazione versatile – Funziona con un'ampia gamma di dimensioni e materiali di rivetti.
Sicurezza e affidabilità – Costruito per resistere ad ambienti industriali impegnativi con una manutenzione minima.
Applicazioni
Assemblaggio e manutenzione aerospaziale – Rivettatura di precisione in strutture e componenti aeronautici.
Produzione automobilistica – Rivettatura su telai, pannelli e componenti strutturali.
Fabbricazione industriale – Fissaggio affidabile in lamiere e assemblaggi strutturali.
Riparazione di attrezzature pesanti – Soluzione durevole per attività di manutenzione e restauro.
Operazioni generali di rivettatura – Ideale per lavori di rivettatura ripetitivi e ad alta resistenza.
Perché scegliere Z3500C?
. Z3500C Spremitore pneumatico a forcella C Europe è soluzione perfetta per i professionisti dei settori aerospaziale, automobilistico e industriale che richiedono precisione, ripetibilità e durata nelle operazioni di rivettatura. Con la sua sistema di forza pneumoidraulica e design ergonomico del giogo a C, assicura installazione di rivetti di alta qualità con la massima efficienza.
Caratteristiche
- Presse per rivetti a compressione di alta qualità, di livello industriale, per l'installazione di rivetti solidi.
- Dimensioni compatte e peso più leggero rispetto alle attuali spremitrici pneumatiche presenti sul mercato.
- FORZA COSTANTE su tutta la corsa.
- Realizzato con materiali di alta qualità di livello aeronautico e con caratteristiche che rispettano tolleranze ristrette, per anni di funzionamento affidabile.
- La riduzione del peso e la forza costante diminuiscono l'affaticamento dell'operatore e migliorano la qualità di ogni lavoro di rivettatura.
Utenti commerciali di questi spremiagrumi
AIRBUS, ALCOA, BARNES AEROSPACE, BEECHCRAFT, BOEING AIRCRAFT, CANADA NATIONAL DEFENCE, DELTA AIRLINES, GE AIRCRAFT ENGINES, HONDA AIRCRAFT, KOREAN AEROSPACE, LODE KING INDUSTRIES, MUSCO SPORTS LIGHTING, NORTHROP GRUMMAN, ORENDA AEROSPACE, ROLLS ROYCE – UK, ROLLS ROYCE – USA, SCHILLING ROBOTICS, SPIRIT AEROSYSTEMS, UTC AEROSPACE SYSTEMS, US ARMY, US AIR FORCE, Evergreen Aviation Precision Corp. (EGAP)
3.5K FORCE
Caratteristiche:
- Peso (senza giogo): 1.25 (0.56) lb (Kg)
- Dispersione fluido richiesta: 0.55 (9) in³ (cc)
- Forza a pressione idraulica normale: 3480 (15.5) Lbf (KN)
- Pressione idraulica normale: 3500 (24.1) psi (MPa)
- Pressione idraulica MAX: 4500(31) psi (MPa)
- Viaggio del set di rivetti (perno di compressione): 0.55 (14) pollici (mm)
ZPI-9009
Intensificatore pneumatico
ZPI-11016
Intensificatore pneumatico
F14G
Pedale, custodito
| HH18L | Set di tubi idraulici da 6′(1.8 m) con raccordo |
| HH24L | Set di tubi idraulici da 8′(2.4 m) con raccordo |
| HH30L | Set di tubi idraulici da 10′(3 m) con raccordo |
| H18L | Set di tubi idraulici da 6′ (1.8 m). |
| H24L | Set di tubi idraulici da 8′ (2.4 m). |
| H30L | Set di tubi idraulici da 10′ (3 m). |
* Il giogo "C" deve essere acquistato separatamente
| spremiagrumi Modello | Capacità del rivetto Diametro | Dispersione fluidi Obbligatorio pollici³ (cc) | Forza alla normalità Pressione idrica libbref(kN) | Pressione idraulica | Set di rivetti (perno di compressione) Pollici di viaggio (millimetro) | Peso (senza giogo) libbre (kg) | ||
| Alum | Acciaio | Normale psi(MPa) | MAX psi(MPa) | |||||
| Z3000C | 1 / 8 (3.2) | 3 / 32 (2.4) | 0.39 (6.4) | 2690 (11.9) | 3500 (24.1) | 4500 (31) | 0.5 (12.7) | 1.05 (0.47) |
| Z3500C | 5 / 32 (4) | 1 / 8 (3.2) | 0.55 (9) | 3480 (15.5) | 3500 (24.1) | 4500 (31) | 0.55 (14) | 1.25 (0.56) |

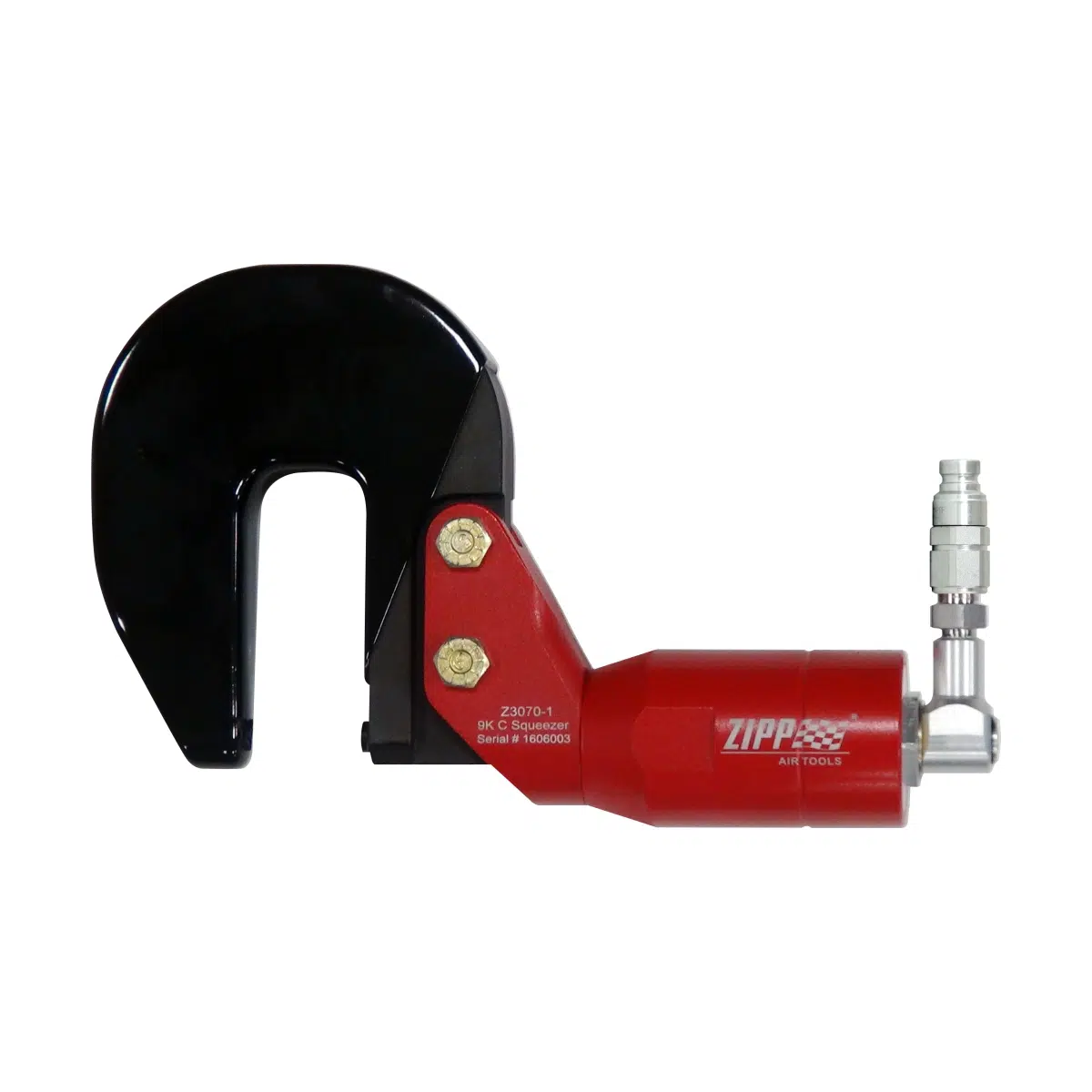

| Z6000C | 3 / 16 (4.8) | 5 / 32 (4) | 0.97 (15.9) | 6185 (27.5) | 3500 (24.1) | 4500 (31) | 0.55 (14) | 1.72 (0.78) |
| Z9000C | 1 / 4 (6.4) | 3 / 16 (4.8) | 0.32 (21.6) | 8420 (37.4) | 3500 (24.1) | 4500 (31) | 0.55 (14) | 2 (0.91) |
| C-giogo Sistema spremiagrumi | Contenuti inclusi | |||||||
| Z3000CK-0 | Z3000C+ZPI-9009 SISTEMA SQUEEZER 3K, SENZA GIOCO | |||||||
| Z3500CK-0 | Z3500C+ZPI-11016 SISTEMA SQUEEZER 3.5K, SENZA GIOCO | |||||||
| Z6000CK-0 | Z6000C+ZPI-15047F SISTEMA SQUEEZER 6K, SENZA GIOCO | |||||||
| Z9000CK-0 | Z9000C+ZPI-15047F SISTEMA SQUEEZER 9K, SENZA GIOCO | |||||||
*Tutti i C-spremiagrumi accettano gioghi CP-214 standard del settore. *Tutti gli spremiagrumi accettano filiere per rivetti con gambo da 3/16″ (0.187″).
Giogo compatibile CP214
| Modello | Raggiungere | divario | "UN" | "B" | "C" | Spessore |
| C030C08 | 0.78 " | 1.1 " | 2.72 " | 2.16 " | 1.12 " | 0.57 " |
| C030C09 | 0.9 " | 1.02 " | 3.27 " | 2.69 " | 1.12 " | 0.75 " |
| C030C13 | 1.33 " | 1.41 " | 2.72 " | 2.87 " | 1.4 " | 0.57 " |
| C030C14 | 1.4 " | 1.02 " | 3.73 " | 3.02 " | 1.4 " | 0.75 " |
| C030C15 | 1.5 " | 1.25 " | 2.98 " | 3.39 " | 1.12 " | 0.57 " |
| C030C30 | 3 " | 1.25 " | 4.44 " | 3.29 " | 1.12 " | 0.57 " |
| C030C40 | 4 " | 1.25 " | 5.89 " | 3.76 " | 1.12 " | 1.83 " |
| C030L25 | 2.5 " | 1.25 " | 3.67 " | 3.98 " | 1.12 " | 0.57 " |
| Z3028-1 | 1.32 " | 1.5 " | 3.23 " | 3.72 " | 1.4 " | 1 " |
| Z3028-2 | 2.07 " | 1.5 " | 4.23 " | 4.22 " | 1.4 " | 1 " |
| Z3028-3 | 3.07 " | 1.5 " | 5.23 " | 4.22 " | 1.4 " | 1 " |
| Z3028-4 | 4.07 " | 1.5 " | 6.35 " | 4.22 " | 1.4 " | 1 " |
| Z3028-5 | 1.49 " | 1.92 " | 3.46 " | 5.68 " | 1.12 " | 1.18 " |
| Z3028-6 | 3.53 " | 3.93 " | 6.77 " | 7.09 " | 1.5 " | 1.38 " |
*Si prega di confermare la lunghezza del portastampo al momento dell'ordine.
