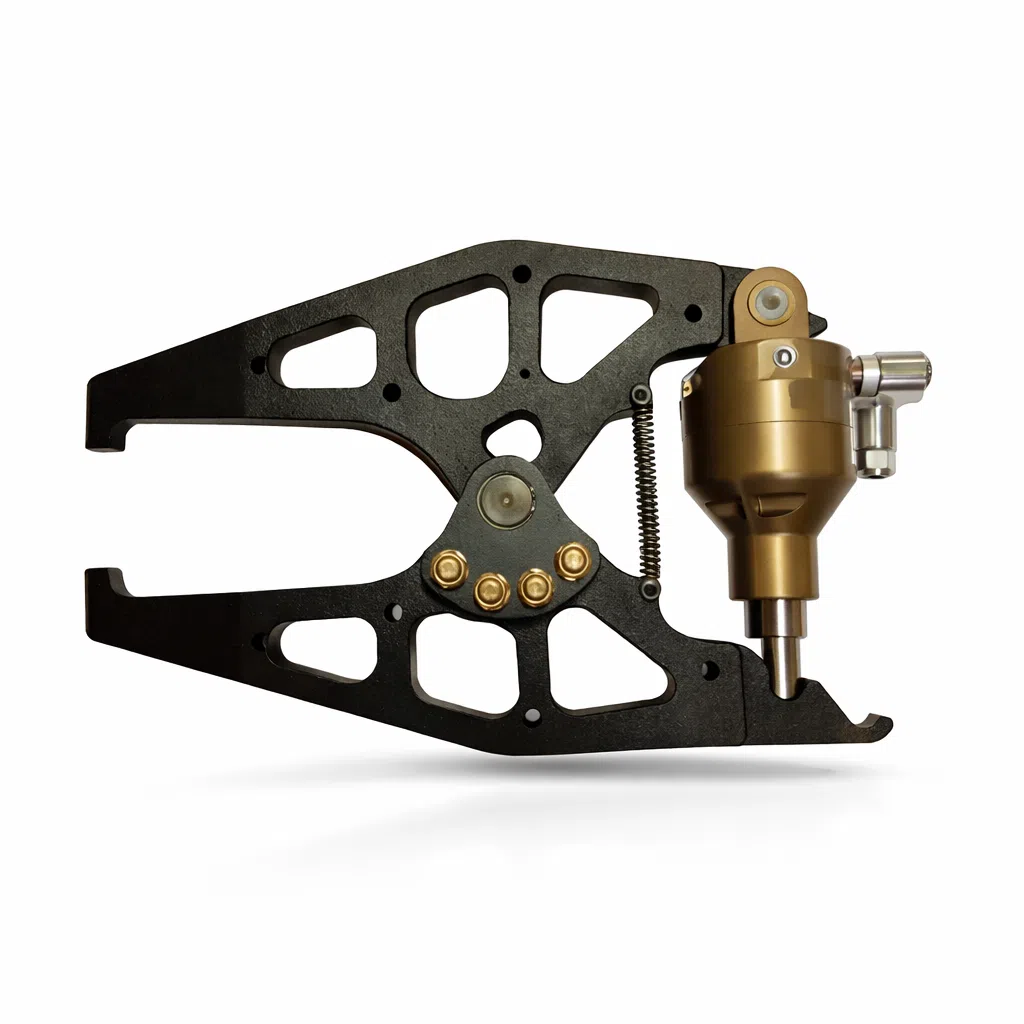

La pinza rivettatrice manuale Z5000A da 10 pollici è uno strumento di alta precisione che garantisce una compressione forte e costante per rivetti, occhielli e elementi di fissaggio . La sua robusta struttura e il design ergonomico la rendono ideale per applicazioni di assemblaggio industriale, aerospaziale, automobilistico e di lavorazione della lamiera , assicurando prestazioni affidabili e comfort per l'operatore.
Funzionalità principali
Apertura delle ganasce di 25 cm (10 pollici) : adatta a una vasta gamma di dimensioni di rivetti e elementi di fissaggio.
Design a forma di alligatore : offre una leva e una forza di compressione superiori.
Impugnatura ergonomica : riduce l'affaticamento dell'operatore durante le operazioni ripetitive.
Costruzione robusta : realizzata in acciaio ad alta resistenza per prestazioni di lunga durata.
Allineamento di precisione : garantisce una compressione dei rivetti accurata e uniforme.
Utilizzo versatile : compatibile con diversi tipi di rivetti, occhielli e elementi di fissaggio.
Vantaggi e benefici
Elevata leva e forza : consente una rivettatura efficiente e uniforme con il minimo sforzo.
Affidabile e resistente : progettato per un utilizzo industriale intensivo.
Maggiore comfort per l'operatore : l'impugnatura ergonomica riduce l'affaticamento durante le attività prolungate.
Rivettatura di precisione : garantisce una compressione accurata e uniforme in ogni occasione.
Applicazioni versatili : adatte a un'ampia varietà di operazioni di assemblaggio industriale.
Strumento economicamente vantaggioso : il funzionamento manuale riduce i costi di manutenzione e di energia.
Applicazioni
Assemblaggio aerospaziale : fissaggio di componenti strutturali e rivetti con precisione.
Produzione e riparazione di autoveicoli : ideale per l'installazione di rivetti su carrozzeria e telaio.
Lavorazione della lamiera : gestisce con precisione occhielli, rivetti e piccoli elementi di fissaggio.
Manutenzione industriale : strumento portatile e affidabile per lavori sul campo e in officina.
Uso fai-da-te e in officina : adatto sia agli hobbisti che ai professionisti del settore.
Perché scegliere Z5000A?
La pinza rivettatrice manuale Z5000A da 10 pollici è una soluzione robusta, affidabile e precisa . Il suo design ergonomico, la solida costruzione e la versatile gamma di applicazioni la rendono lo strumento ideale per i professionisti dei settori industriale, automobilistico e aerospaziale che cercano prestazioni ed efficienza costanti. Compatta ma robusta, offre precisione e leva ad ogni pressione , rendendo l'installazione dei rivetti più rapida, semplice e affidabile.
Caratteristiche
- Presse per rivetti a compressione di alta qualità, di livello industriale, per l'installazione di rivetti solidi.
- Dimensioni compatte e peso più leggero rispetto alle attuali spremitrici pneumatiche presenti sul mercato.
- FORZA COSTANTE su tutta la corsa.
- Realizzato con materiali di alta qualità di livello aeronautico e con caratteristiche che rispettano tolleranze ristrette, per anni di funzionamento affidabile.
- La riduzione del peso e la forza costante diminuiscono l'affaticamento dell'operatore, migliorando la qualità di ogni operazione di rivettatura.
Utenti commerciali di questi spremiagrumi
AIRBUS, ALCOA, BARNES AEROSPACE, BEECHCRAFT, BOEING AIRCRAFT, CANADA NATIONAL DEFENCE, DELTA AIRLINES, GE AIRCRAFT ENGINES, HONDA AIRCRAFT, KOREAN AEROSPACE, LODE KING INDUSTRIES, MUSCO SPORTS LIGHTING, NORTHROP GRUMMAN, ORENDA AEROSPACE, ROLLS ROYCE – UK, ROLLS ROYCE – USA, SCHILLING ROBOTICS, SPIRIT AEROSYSTEMS, UTC AEROSPACE SYSTEMS, US ARMY, US AIR FORCE, Evergreen Aviation Precision Corp. (EGAP)
Caratteristiche:
- Diametro capacità rivetto: Allume 3 / 16 (4.8), Acciaio 5 / 32 (4)
- Forza: 6416 (28.5) Lbf (KN)
- Copertura: 10 (254) pollici (mm)
- Spazio tra le ganasce chiuso: 1.38 (35.1) pollici (mm)
- Spazio tra le ganasce aperto: 2.45 (62.2) pollici (mm)
- Distanza tra le ganasce estesa: 3.65 (92.7) pollici (mm)
- Peso netto: 18.3 (8.3) lbs (kg)
ZPI-15047F
Intensificatore pneumatico
F14G
Pedale, custodito
| HH18L | Set di tubi idraulici da 6′(1.8 m) con raccordo |
| HH24L | Set di tubi idraulici da 8′(2.4 m) con raccordo |
| HH30L | Set di tubi idraulici da 10′(3 m) con raccordo |
| H18L | Set di tubi idraulici da 6′ (1.8 m). |
| H24L | Set di tubi idraulici da 8′ (2.4 m). |
| H30L | Set di tubi idraulici da 10′ (3 m). |
| Modello | Capacità del rivetto Diametro | forza libbref(kN) | Raggiungere pollici (mm) | Gap della punta della mascella chiuso pollici (mm) | Gap della punta della mascella aprire pollici (mm) | Gap della punta della mascella pollici (mm) | Netto Peso libbre (kg) | |
| Alum | Acciaio | |||||||
| Z9000A | 1 / 4 (6.4) | 3 / 16 (4.8) | 10100 (44.9) | 6 (152.4) | 1.38 (35.1) | 2.05 (52.1) | 2.81 (71.4) | 13.8 (6.26) |
| Z7000A | 1 / 4 (6.4) | 3 / 16 (4.8) | 7862 (34.9) | 8 (203.2) | 1.38 (35.1) | 2.25 (57.2) | 3.23 (82) | 15.7 (7.12) |
| Z5000A | 3 / 16 (4.8) | 5 / 32 (4) | 6416 (28.5) | 10 (254) | 1.38 (35.1) | 2.45 (62.2) | 3.65 (92.7) | 18.3 (8.3) |
| Z4000A | 3 / 16 (4.8) | 5 / 32 (4) | 6416 (28.5) | 14 (355.6) | 1.38 (35.1) | 2.45 (62.2) | 3.65 (92.7) | 25.6 (11.61) |
| Sistema alligatore | Contenuti inclusi | |||||||
| Z9000AK | Z9000A 6″ ALLIGATOR+ZPI-15047F INTENSIFICATORE | |||||||
| Z7000AK | Z7000A 8″ ALLIGATOR+ZPI-15047F INTENSIFICATORE | |||||||
| Z5000AK | Z5000A 10″ ALLIGATOR+ZPI-15047F INTENSIFICATORE | |||||||
| Z4000AK | Z4000A 14″ ALLIGATOR+ZPI-15047F INTENSIFICATORE | |||||||
*Gli spazi vuoti della punta dell'alligatore sono senza stampi installati. *Tutti gli spremitori accettano filiere per rivetti con gambo da 3/16″ (0.187″).
