Cacciavite ad aria ZB46CCQ

. Cacciavite ad aria ZB46CCQ è uno strumento pneumatico compatto e ad alta precisione progettato per un controllo di fissaggio superiore, durata e comfort dell'operatore. Dotato di un meccanismo di controllo della coppia di tipo frizione, garantisce una coppia costante e ripetibile, rendendolo ideale per applicazioni di assemblaggio leggero e di precisione, dove precisione e affidabilità sono fondamentali. Costruito con un motore pneumatico di precisione e componenti interni durevoli, lo ZB46CCQ offre un funzionamento fluido, potente e privo di vibrazioni. Il suo corpo leggero, il design bilanciato e l'impugnatura ergonomica offrono un comfort di maneggevolezza eccezionale, mentre la sua elevata velocità di ciclo e l'efficiente consumo d'aria supportano un'elevata produttività in ambienti di assemblaggio continuo.

Funzionalità principali

• Controllo di coppia della frizione di precisione – Fornisce una coppia di uscita stabile e ripetibile per una qualità di fissaggio uniforme e una riduzione delle rilavorazioni.

• Motore ad aria ad alta velocità – Consente cicli di avvitatura rapidi per operazioni di assemblaggio efficienti e ad alta produttività.

• Alloggiamento leggero e durevole – La robusta struttura in alluminio garantisce resistenza riducendo al minimo il peso complessivo dell'utensile.

• Design ergonomico ed equilibrato – Riduce l’affaticamento dell’operatore e migliora la precisione di manovra durante l’uso prolungato.

• Rumorosità e vibrazioni ridotte – Le prestazioni pneumatiche fluide riducono al minimo il rinculo e migliorano il comfort dell'utente.

• Sistema di cambio rapido delle punte – Consente una rapida configurazione degli utensili e la sostituzione delle punte per flussi di lavoro di produzione flessibili.

• Funzionamento ad alta efficienza energetica – Il motore pneumatico ottimizzato eroga una coppia elevata con un consumo d'aria ridotto, per un risparmio sui costi.

• Manutenzione Semplice – La struttura modulare consente lo smontaggio, la pulizia e la sostituzione dei componenti in tempi rapidi, riducendo al minimo i tempi di fermo.

Applicazioni

Il cacciavite pneumatico ZB46CCQ è progettato per un fissaggio preciso e affidabile in operazioni di assemblaggio ad alto volume, tra cui:

• Produzione di apparecchiature elettroniche ed elettriche

• Assemblaggio di elettrodomestici e componenti minori

• Installazione di interni e finiture per auto

• Fabbricazione di metalli e assemblaggio di macchinari leggeri

• Produzione di mobili, pannelli e infissi

• Linee di assemblaggio industriali generali e OEM che richiedono un controllo accurato della coppia

Vantaggi in termini di prestazioni

• Precisione di coppia costante – La frizione di precisione garantisce una coppia di uscita ripetibile per applicazioni in cui la qualità è fondamentale.

• Comfort dell'operatore – Il peso bilanciato e le basse vibrazioni riducono l’affaticamento durante il funzionamento prolungato.

• Alta produttività – La velocità del ciclo elevata e la risposta fluida della coppia aumentano l'efficienza del flusso di lavoro.

• Durata estesa dell'utensile – I componenti interni ad alta resistenza resistono all’usura in caso di funzionamento continuo.

• Energy Efficiency – Il design pneumatico ottimizzato riduce il consumo d’aria e i costi operativi.

• Funzionamento stabile e regolare – L'innesto controllato della frizione garantisce prestazioni precise e con basso rinculo.

Benefici tecnici

• L'intervallo di coppia regolabile supporta un'ampia gamma di attività di fissaggio.

• La leva avanti/indietro consente rapidi cambi di direzione.

• Design compatto ideale per spazi di lavoro ristretti o sopraelevati.

• Il regolatore d'aria integrato mantiene la coppia costante in condizioni di pressione dell'aria variabili.

• Adatto sia per stazioni di assemblaggio manuali che semi-automatiche.

Perché scegliere ZB46CCQ

. Cacciavite ad aria ZB46CCQ Offre controllo, comfort e costanza senza pari in un design compatto e resistente. Il suo sistema di coppia controllato dalla frizione garantisce precisione e ripetibilità per applicazioni di assemblaggio di precisione, mentre il suo corpo leggero migliora il comfort e l'efficienza dell'operatore. Come parte della serie pneumatica professionale, lo ZB46CCQ incarna l'impegno del marchio per Qualità, precisione e produttivitàÈ la scelta preferita per le moderne linee di assemblaggio che richiedono precisione, affidabilità e prestazioni superiori con requisiti di manutenzione minimi.

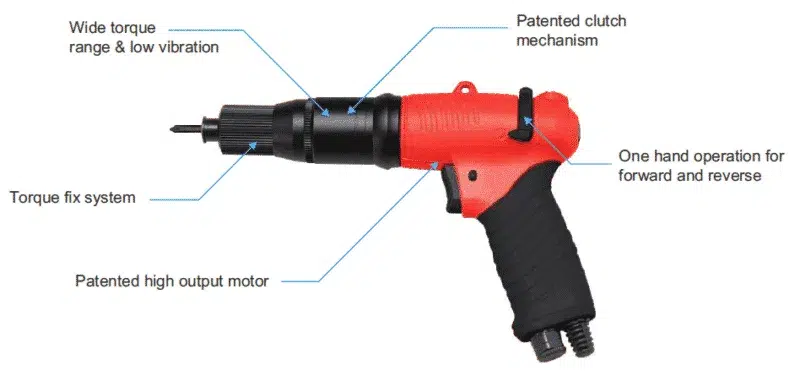

• Sistema di correzione della coppia

• Ampia gamma di coppia e basse vibrazioni

• Meccanismo frizione brevettato

• Motore brevettato ad alta potenza

• Funzionamento con una sola mano per marcia avanti e retromarcia

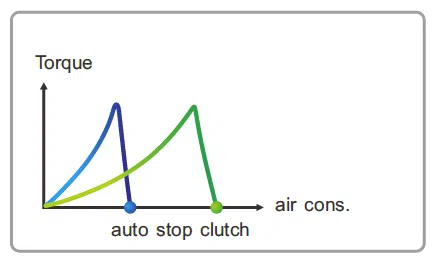

Confronto motore

Motore brevettato

Motore tradizionale

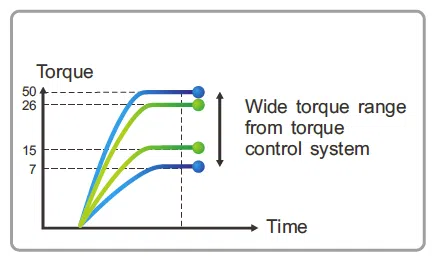

Diagramma schematico della coppia

Sistema brevettato di controllo della coppia

Sistema di controllo della coppia tradizionale

Caratteristiche:

• Velocità libera: 2200 giri/min.
• Peso netto: 640 g
• OAL: 190 mm
• Diametro: 35 mm
• Altezza: 190 mm
• Pressione dell'aria: 6 Kg/cm³
• min. foro tubo aria: 5 mm
• Consumo d'aria: 0.28 m³/ min
• Intervallo di coppia: 3-20 Kgf-cm
• Deviazione standard: ±3 %
• Capacità di fissaggio/Diametro vite macchina: M2.2-M4.5
• Capacità di fissaggio/Diametro vite autofilettante: M1.7-M3.5
