Strumento di installazione piastra-dado aeronautico ZT0520CMD (modulo digitale)

Strumento di installazione della piastra del dado aeronautico ZT0520CMD con modulo digitale

L'utensile per l'installazione di piastre filettate aeronautiche ZT0520CMD è una soluzione di fissaggio pneumatico ad alta precisione specificamente progettata per applicazioni di installazione di piastre filettate aerospaziali. Dotato di un modulo di monitoraggio digitale integrato, questo strumento offre un controllo di processo accurato, una tracciabilità migliorata e un fissaggio ripetibile e di alta qualità, requisiti richiesti negli ambienti di produzione e manutenzione aerospaziale e aeronautica. Lo ZT0520CMD combina un sistema di azionamento pneumatico-idraulico compatto con feedback digitale in tempo reale, consentendo l'installazione controllata di piastre filettate aerospaziali con forza di trazione costante e verifica del ciclo. Il suo design ergonomico, la struttura leggera e la capacità digitale lo rendono uno strumento ideale per linee di assemblaggio di aeromobili, impianti di manutenzione, riparazione e riparazione (MRO) e produttori di componenti aerospaziali.

Funzionalità principali

• Progettato specificamente per applicazioni di installazione di piastre di dadi aeronautici

• Modulo digitale integrato per il monitoraggio del processo in tempo reale e la verifica del ciclo

• Il sistema di azionamento idraulico ad aria stabile garantisce una forza di installazione costante e controllata

• Alloggiamento compatto e leggero adatto ad aree di assemblaggio aerospaziale ristrette

• Elevata ripetibilità delle prestazioni di fissaggio per strutture aeronautiche critiche

• Il display digitale fornisce una chiara indicazione dello stato e un feedback operativo

• La movimentazione automatica del mandrino migliora l'efficienza e riduce gli errori dell'operatore

• Il design ergonomico dell'impugnatura riduce al minimo l'affaticamento durante l'uso prolungato

• Componenti interni durevoli progettati per il funzionamento industriale continuo

• L'efficienza pneumatica ottimizzata riduce il consumo d'aria mantenendo le prestazioni

Applicazioni

Lo strumento di installazione della piastra con dado aeronautico ZT0520CMD è progettato per l'uso in ambienti aerospaziali esigenti, tra cui

• Assemblaggio della fusoliera e della struttura alare dell'aereo

• Installazione della piastra del dado aeronautico e del dado di ancoraggio

• Produzione di componenti aerospaziali

• Operazioni di manutenzione, riparazione e revisione degli aeromobili

• Impianti di produzione per la difesa e l'aerospaziale

• Attività di fissaggio di precisione che richiedono la convalida digitale del processo

Vantaggi in termini di prestazioni

• Controllo di precisione
  Il modulo digitale consente risultati di fissaggio coerenti e verifica del processo per gli standard di qualità aerospaziali

• Tracciabilità migliorata
  Il monitoraggio digitale supporta la documentazione della qualità e la coerenza dei processi

• Produttività migliorata
  Il tempo di ciclo rapido e la movimentazione automatica del mandrino riducono i tempi di installazione

• Comfort dell'operatore
  Il design leggero ed equilibrato supporta un funzionamento di lunga durata

• Alta affidabilità
  Il robusto sistema idraulico ad aria garantisce prestazioni stabili in caso di utilizzo continuo

• Rilavorazione ridotta
  L'installazione controllata riduce al minimo gli errori di fissaggio e i danni ai materiali

Caratteristiche tecniche

• Tipo di strumento
  Strumento di installazione della piastra del dado aerodinamico

• Funzione digitale
  Modulo digitale integrato per il monitoraggio del funzionamento e il feedback dello stato

• Ultra-Grande
  Ottimizzato per applicazioni di installazione di piastre di dadi aeronautici

• Sistema di azionamento
  Meccanismo pneumatico-idraulico

• Alloggiamento
  Costruzione in lega leggera ad alta resistenza

• Modalità di funzionamento
  Grilletto manuale con controllo assistito digitale

• Efficienza pneumatica
  Consumo d'aria ottimizzato per un'uscita stabile

• Manutenzione
  Design a bassa manutenzione con lunghi intervalli di manutenzione

Perché scegliere ZT0520CMD

L' utensile per l'installazione di piastre di fissaggio aeronautiche ZT0520CMD con modulo digitale è progettato per i professionisti del settore aerospaziale che richiedono precisione, uniformità e visibilità del processo . Combinando un'affidabile alimentazione pneumatica-idraulica con il monitoraggio digitale, soddisfa le rigorose esigenze degli ambienti di produzione e manutenzione aeronautica. Le sue dimensioni compatte, l'ergonomia e il controllo digitale lo rendono una soluzione affidabile per l'installazione di piastre di fissaggio di alta qualità , migliorando l'efficienza, riducendo gli errori e rafforzando la garanzia di qualità nelle operazioni di fissaggio critiche del settore aerospaziale.

Caratteristiche

• Lo ZT0520CM è uno strumento pneumoidraulico progettato per l'installazione di rivetti con piastra filettata.

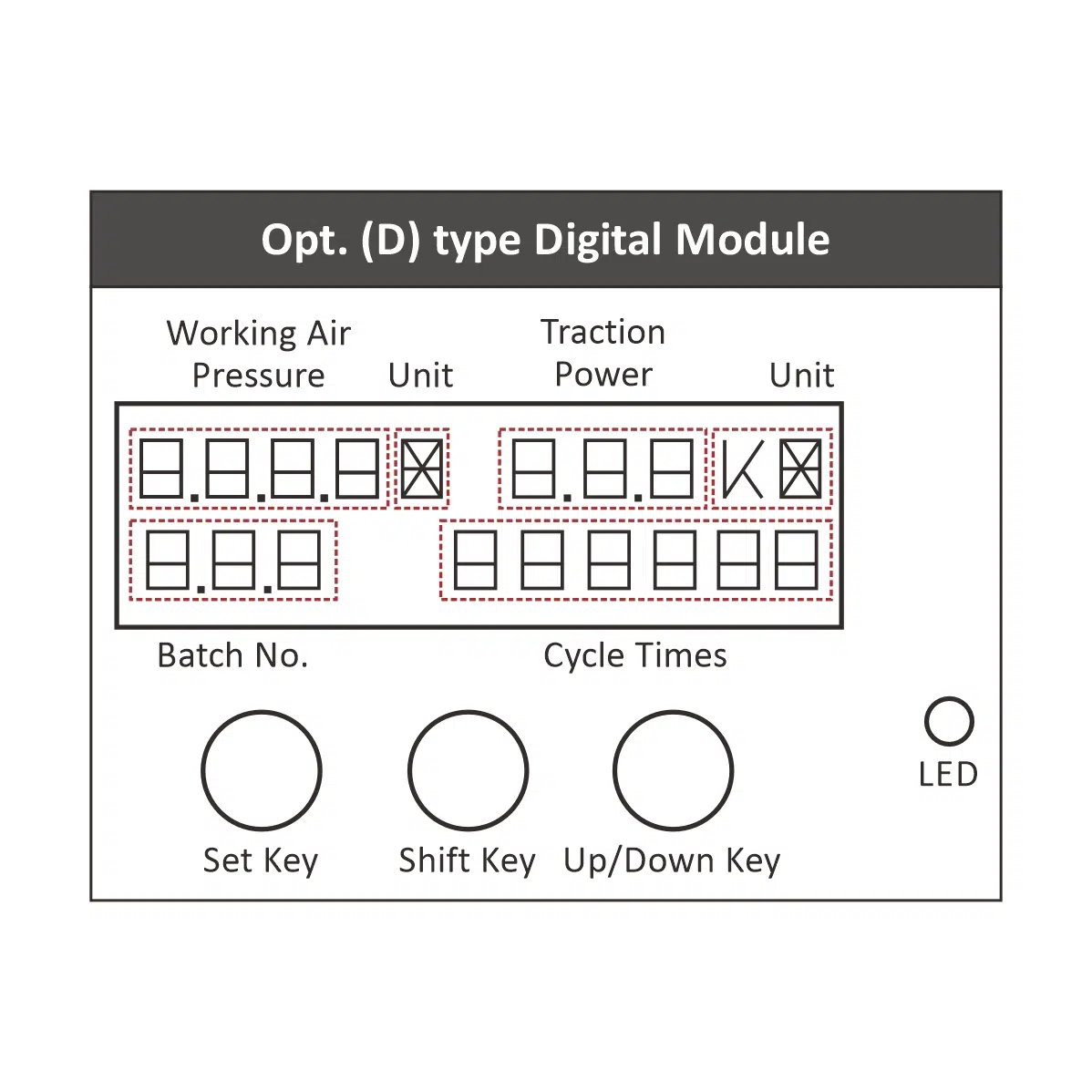

• Funzionalità opzionale (D) per il modulo digitale brevettato più avanzato che consente agli operatori di conoscere istantaneamente la capacità di impostazione dell'utensile per rivetti in varie condizioni di alimentazione dell'aria e i cicli di impostazione dei rivetti eseguiti durante il loro periodo di lavoro.
• Ricorderà inoltre agli operatori quando effettuare la manutenzione o l'assistenza sullo strumento agli intervalli corretti.
• Aiuterà a risolvere la controversia relativa alla garanzia, soprattutto se l'utensile è stato utilizzato in modo improprio o abusato con una pressione dell'aria anormalmente elevata, superiore alle specifiche di progettazione.
• Costruito con "unità modulo assemblate in alloggiamento composito a conchiglia" brevettate per facilitare la manutenzione degli utensili.
• Brevettato “Sistema di raccolta sottovuoto a mandrino rotto” per la pulizia e la sicurezza dell'area di lavoro.
• Sezione idraulica realizzata in lega di alluminio forgiata e trattata termicamente per la migliore rigidità.
• Il design girevole della presa d'aria garantisce la manovrabilità.
• Fare riferimento alla tabella sottostante per selezionare le testine di trazione più adatte. Tutte le testine devono essere acquistate separatamente.

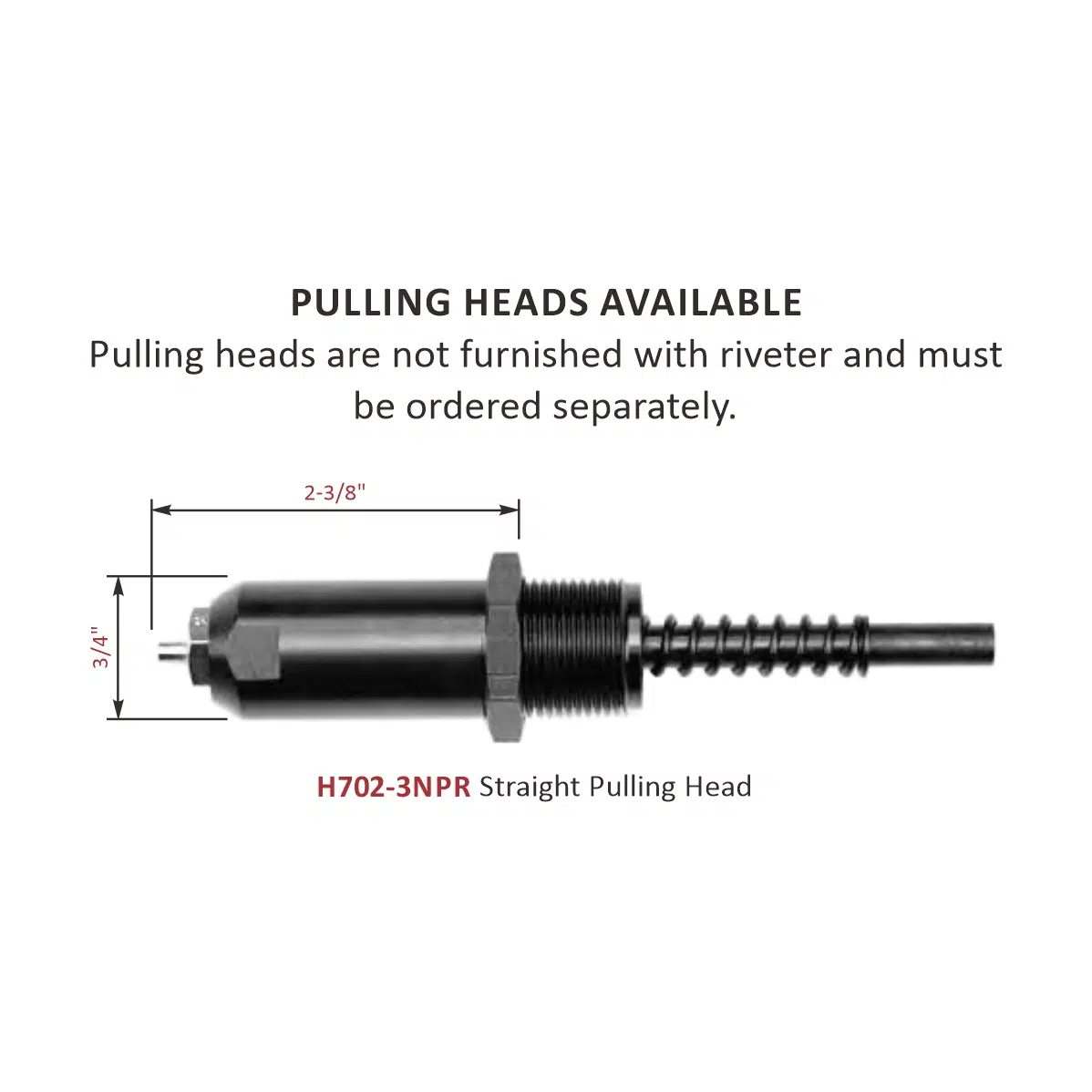

TESTE DI TIRAGGIO DISPONIBILI
Le teste di trazione non sono dotate di rivettatrice e devono essere ordinate separatamente.

*Entrambi i naselli sono inclusi con la testina di trazione.
Informazioni più dettagliate su queste teste di trazione possono essere trovate Qui..

Caratteristiche:

• Potenza di trazione: 1102 (500) Ibf (kgf)
• Lunghezza corsa: 51 / 64 (20) pollici (mm)
• Peso netto: libbre (kg)
• Naselli equipaggiati: fare riferimento alla tabella sopra
• Capacità massima: fare riferimento alla tabella sopra

NON applicare a questi strumenti una pressione dell'aria superiore a 110 psi / 7.5 bar.

SPR® è un marchio registrato di Cherry Aerospace Fasteners.

*Pressione dell'aria di esercizio: 90PSI/6.2bar *Dimensione dell'ingresso dell'aria: 1/4 di pollice-NPT/PT *Min. Dimensioni del tubo: 3/8 "(10 mm)
