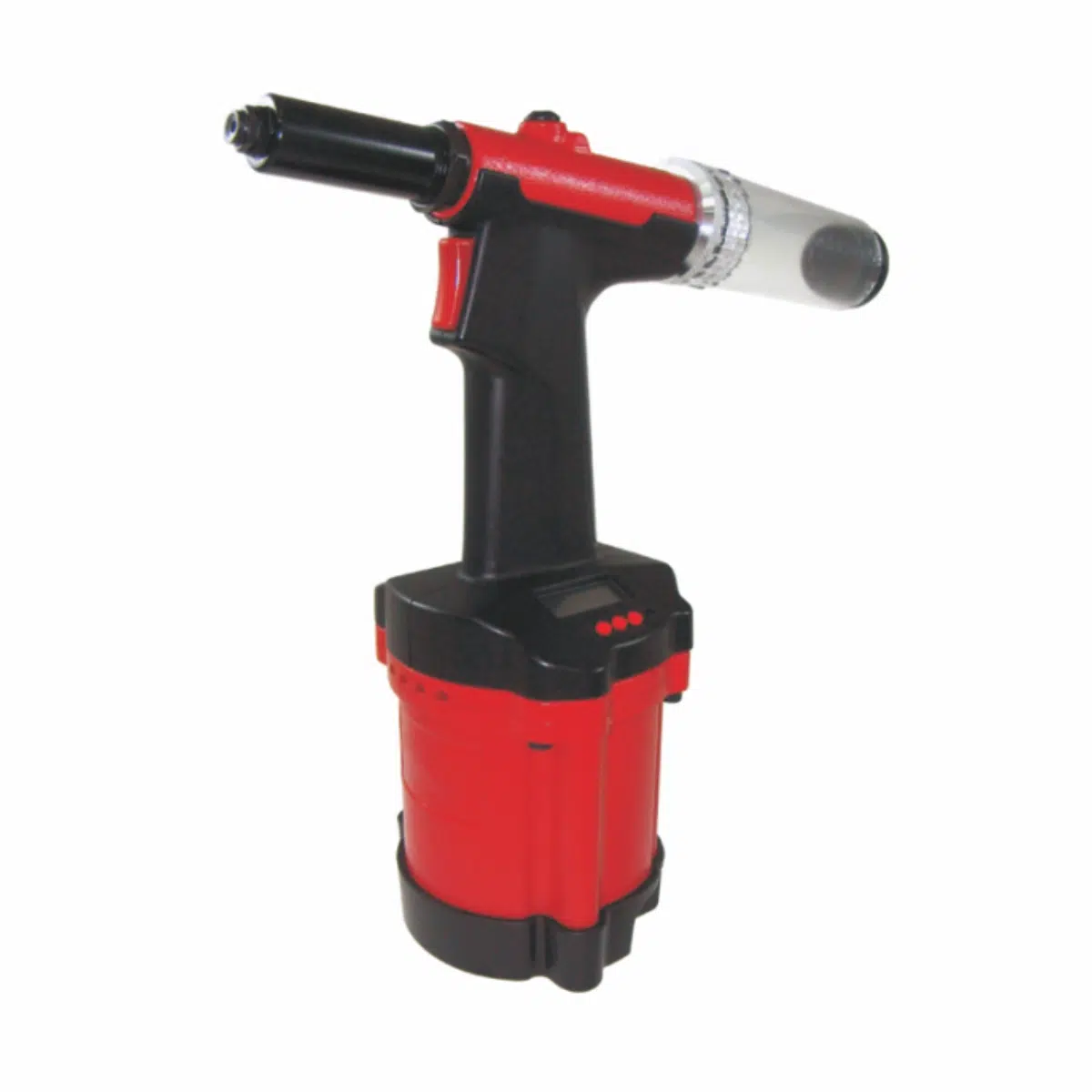

ZT0922 Rivettatrice idraulica pneumatica da 3/16 di pollice
La rivettatrice pneumatica ZT0922 da 3/16 di pollice è una rivettatrice pneumatica compatta e ad alta efficienza, progettata per garantire durata, precisione e comfort per l'operatore. Dotata di un potente azionamento idraulico e di un sistema pneumatico ottimizzato, offre prestazioni stabili e costanti per lavori di fissaggio di media intensità. La sua struttura leggera, il funzionamento rapido e il design ergonomico la rendono ideale per l'uso continuo in ambienti industriali dove sono richieste velocità, affidabilità e precisione.
Caratteristiche
Potente azionamento idraulico ad aria compressa progettato per l'installazione sicura di rivetti da 3/16 di pollice
Alloggiamento in alluminio leggero per durata e facilità d'uso
L'impugnatura ergonomica e il corpo bilanciato riducono al minimo l'affaticamento dell'operatore durante l'uso prolungato
Tempo di ciclo rapido con espulsione efficiente del mandrino per aumentare la produttività
Componenti interni resistenti per una lunga durata e una manutenzione ridotta
Basso consumo d'aria con potenza elevata per prestazioni a risparmio energetico
Applicazioni
La rivettatrice pneumatica ZT0922 è adatta per un'ampia gamma di attività di produzione e manutenzione, tra cui
Assemblaggio di carrozzerie e telai per autoveicoli
Produzione elettronica ed elettrodomestici
Fissaggio di componenti aerospaziali e riparazioni strutturali leggere
Condutture HVAC e fabbricazione di lamiere
Produzione industriale generale che richiede operazioni di rivettatura ripetitive
Vantaggi in termini di prestazioni
Forza costante: Fornisce una forza di rivettatura stabile per rivetti in alluminio, acciaio e acciaio inossidabile
Guadagni di produttività: Il funzionamento a ciclo rapido e l'espulsione efficiente del mandrino riducono i tempi di fermo e aumentano la produzione
Comfort dell'operatore: Il design leggero ed equilibrato consente periodi di lavoro più lunghi con meno sforzo
La durabilità: Costruito con componenti interni robusti per prestazioni affidabili in caso di uso industriale continuo
Razionalizzazione dei costi: La lunga durata e la bassa manutenzione riducono i costi operativi totali
Perché scegliere ZT0922
La rivettatrice pneumatica ZT0922 da 3/16 di pollice è progettata per offrire un equilibrio perfetto tra potenza, velocità e comfort in un formato compatto. Offre prestazioni di fissaggio costanti, maneggevolezza e lunga durata, rendendola uno strumento affidabile per officine, linee di assemblaggio e stabilimenti di produzione che richiedono prestazioni di rivettatura di alta qualità.
Caratteristiche
- Dotato del modulo digitale brevettato più avanzato, consente agli operatori di conoscere immediatamente la capacità di impostazione dell'utensile per rivetti in diverse condizioni di alimentazione dell'aria e i cicli di impostazione dei rivetti eseguiti durante il loro periodo di lavoro.
- Ricorderà inoltre agli operatori quando effettuare la manutenzione o l'assistenza dell'utensile agli intervalli corretti.
- Ciò contribuirà a porre fine alla controversia relativa alla garanzia, soprattutto se l'utensile è stato utilizzato in modo improprio o abusato con una pressione dell'aria anormalmente elevata, superiore alle specifiche di progettazione.
- Costruito con "unità modulo assemblate in un involucro composito a conchiglia" brevettato per la facilità di manutenzione degli utensili.
- Brevettato “Sistema di raccolta sottovuoto a mandrino rotto” per la pulizia e la sicurezza dell'area di lavoro.
- Sezione idraulica realizzata in lega di alluminio forgiata e trattata termicamente per la migliore rigidità.
- Testa e dado facili da regolare, progettati per ottenere la corsa più efficace.
- Alloggiamento ergonomico in materiale composito con rivestimento testurizzato per il comfort dell'operatore.
- Il design girevole della presa d'aria migliora la manovrabilità.
- Sezione idraulica forgiata in lega di alluminio
- Bottiglia da collezione
- Modulo di azionamento dell'aria
- Alloggiamento a conchiglia in composito
- Porta batteria AAA
- Modulo LCD
- Porta USB
- Interruttore ON/OFF del vuoto
- Porta nasello di ricambio
Caratteristiche:
- Potenza di trazione: 2000 (920) Ibf (kgf)
- Lunghezza corsa: 22 mm
- Peso netto: 4.2 (1.9) lbs (kg)
- Pressione d'esercizio: 90 (6.2) PSI (bar)
- Dimensioni della presa d'aria: 1/4 di pollice-NPT/PT
- Min. Dimensioni tubo: 3 / 8 (10) pollici (mm)
- Nosepieces Equipped: 5/32(4.0)3/16(4.8)Monobolt 3/16(4.8) inch(mm)
- Massimo Rivetti strutturali da 3/16″(4.8 mm) in tutti i materiali
NON applicare a questi strumenti una pressione dell'aria superiore a 110 psi / 7.5 bar.
*Si prega di fare riferimento alle specifiche del rivetto cieco per assicurarsi che la resistenza alla trazione sia inferiore alla potenza di trazione del modello selezionato.
| Modello | Trazione Power libbref(kgf) | Colpo Lunghezza pollici (mm) | Peso netto libbre (kg) | Naselli fornito pollici (mm) | Max. Capacità |
| ZT0520 | 1100 (500) | 51 / 64 (20) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5 / 32 (4.0) | Massimo Rivetti strutturali da 5/32 "(4.0 mm). in tutti i materiali |
| ZT0520D | 1100 (500) | 51 / 64 (20) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5 / 32 (4.0) | Massimo Rivetti strutturali da 5/32 "(4.0 mm). in tutti i materiali |
| ZT0715 | 1500 (700) | 19 / 32 (15) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5/32(4.0)3/16(4.8) | Massimo Rivetti a strappo da 3/16″(4.8mm) in acciaio/acciaio |
| ZT0715D | 1500 (700) | 19 / 32 (15) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5/32(4.0)3/16(4.8) | Massimo Rivetti a strappo da 3/16″(4.8mm) in acciaio/acciaio |
| ZT0922 | 2000 (920) | 7 / 8 (22) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) Monobullone 3/16(4.8) | Massimo Rivetti strutturali da 3/16 "(4.8 mm). in tutti i materiali |
| ZT0922D | 2000 (920) | 7 / 8 (22) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) Monobullone 3/16(4.8) | Massimo Rivetti strutturali da 3/16 "(4.8 mm). in tutti i materiali |
| ZT1218 | 2523 (1150) | 23 / 32 (18) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) 1 / 4 (6.4) | Massimo Rivetti a strappo da 1/4″(6.4mm) in acciaio/acciaio |
| ZT1218D | 2523 (1150) | 23 / 32 (18) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) 1 / 4 (6.4) | Massimo Rivetti a strappo da 1/4″(6.4mm) in acciaio/acciaio |
| ZT1528 | 3300 (1500) | 1-1 / 8 (28) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT1528D | 3300 (1500) | 1-1 / 8 (28) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT1725 | 3700 (1700) | 63 / 64 (25) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT1725D | 3700 (1700) | 63 / 64 (25) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2021 | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2021D | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2021-8 | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti a strappo da 5/16″(7.8mm) in acciaio/acciaio |
| ZT2021D-8 | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti a strappo da 5/16″(7.8mm) in acciaio/acciaio |
| ZT2318 | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2318D | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2318-8 | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti strutturali da 5/16 "(7.8 mm). in tutti i materiali |
| ZT2318D-8 | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti strutturali da 5/16 "(7.8 mm). in tutti i materiali |
