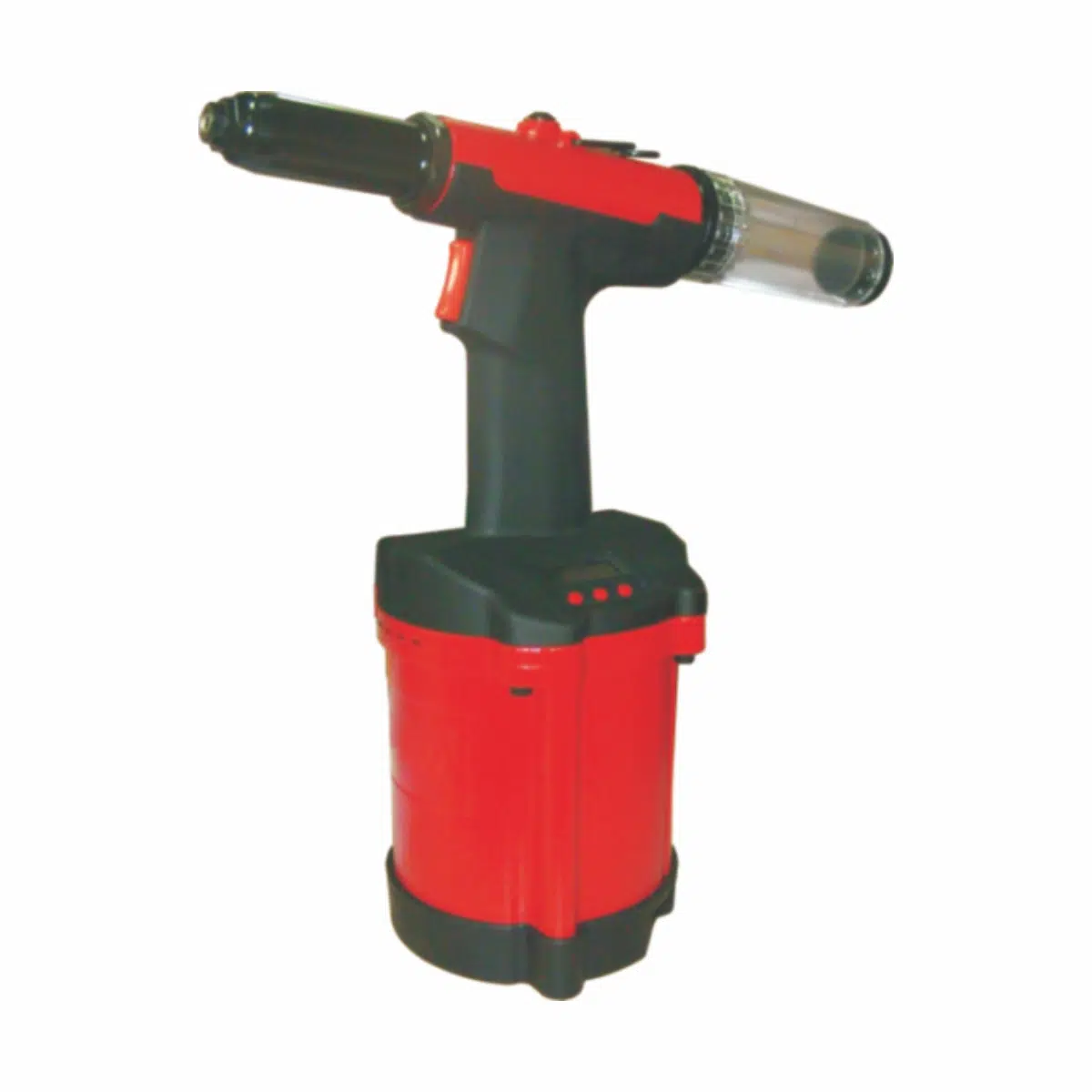

ZT1528 Rivettatrice idraulica pneumatica da 1/4 di pollice
La rivettatrice pneumatica ZT1528 da 1/4 di pollice è un utensile pneumatico compatto e ad alte prestazioni, progettato per un fissaggio preciso e affidabile. Progettata con un potente azionamento idraulico e un efficiente sistema pneumatico, offre una potenza di rivettatura costante, garantendo al contempo comfort per l'operatore ed efficienza energetica. Progettata per ambienti industriali, la sua robusta struttura, la struttura leggera e la maneggevolezza ergonomica la rendono ideale per il funzionamento continuo su linee di assemblaggio, officine e stabilimenti di produzione.
Caratteristiche
Sistema idraulico pneumatico ad alta potenza progettato per un'installazione rapida e stabile di rivetti da 1/4 di pollice
Alloggiamento in alluminio leggero progettato per garantire durata e comfort all'operatore.
Impugnatura ergonomica e struttura bilanciata per ridurre al minimo l'affaticamento durante le lunghe ore di lavoro
Tempo di ciclo rapido con espulsione automatica del mandrino per una migliore efficienza del flusso di lavoro
I componenti interni ad alta resistenza garantiscono una maggiore durata e una ridotta necessità di manutenzione.
Design a basso consumo d'aria che mantiene una forza di rivettatura forte e costante
Applicazioni
La rivettatrice pneumatica ZT1528 è ampiamente utilizzata in
Assemblaggio di carrozzerie e telai per autoveicoli
Produzione di camion, rimorchi e autobus
Fissaggio e riparazione di componenti aerospaziali
Costruzioni in acciaio, fabbricazione di metalli e installazioni HVAC
Produzione industriale generale che richiede rivettature ripetitive e sicure
Vantaggi in termini di prestazioni
Potenza coerente: Fornisce una forza di rivettatura stabile per rivetti in alluminio, acciaio e acciaio inossidabile
Alta produttività: Il tempo di ciclo rapido e l'espulsione del mandrino riducono i tempi di fermo e aumentano la produzione
Comfort dell'operatore: Leggero ed ergonomicamente bilanciato per ridurre lo sforzo durante le operazioni lunghe
La durabilità: Costruito con componenti robusti per un utilizzo continuo in condizioni industriali impegnative
Razionalizzazione dei costi: La semplice manutenzione e la lunga durata riducono i costi operativi totali
Perché scegliere ZT1528
La rivettatrice pneumatica idraulica ZT1528 da 1/4 di pollice offre il perfetto equilibrio tra potenza, velocità e affidabilità. Progettata per i professionisti che necessitano di prestazioni costanti e comfort nella produzione quotidiana, offre risultati di rivettatura precisi con un basso consumo d'aria e una manutenzione minima. Questo modello è la scelta affidabile per i produttori che cercano efficienza e qualità nelle operazioni di rivettatura da medie a pesanti.
Caratteristiche
- Dotato del modulo digitale brevettato più avanzato, consente agli operatori di conoscere immediatamente la capacità di impostazione dell'utensile per rivetti in diverse condizioni di alimentazione dell'aria e i cicli di impostazione dei rivetti eseguiti durante il loro periodo di lavoro.
- Ricorderà inoltre agli operatori quando effettuare la manutenzione o l'assistenza dell'utensile agli intervalli corretti.
- Ciò contribuirà a porre fine alla controversia relativa alla garanzia, soprattutto se l'utensile è stato utilizzato in modo improprio o abusato con una pressione dell'aria anormalmente elevata, superiore alle specifiche di progettazione.
- Costruito con "unità modulo assemblate in un involucro composito a conchiglia" brevettato per la facilità di manutenzione degli utensili.
- Brevettato “Sistema di raccolta sottovuoto a mandrino rotto” per la pulizia e la sicurezza dell'area di lavoro.
- Sezione idraulica realizzata in lega di alluminio forgiata e trattata termicamente per la migliore rigidità.
- Testa e dado facili da regolare, progettati per ottenere la corsa più efficace.
- Alloggiamento ergonomico in materiale composito con rivestimento testurizzato per il comfort dell'operatore.
- Il design girevole della presa d'aria migliora la manovrabilità.
- Sezione idraulica forgiata in lega di alluminio
- Bottiglia da collezione
- Modulo di azionamento dell'aria
- Alloggiamento a conchiglia in composito
- Porta batteria AAA
- Modulo LCD
- Porta USB
- Interruttore ON/OFF del vuoto
- Porta nasello di ricambio
Caratteristiche:
- Potenza di trazione: 3300 (1500) Ibf (kgf)
- Lunghezza corsa: 28 mm
- Peso netto: 5.6 (2.5) lbs (kg)
- Pressione d'esercizio: 90 (6.2) PSI (bar)
- Dimensioni della presa d'aria: 1/4 di pollice-NPT/PT
- Min. Dimensioni tubo: 3 / 8 (10) pollici (mm)
- Nosepieces Equipped: 3/16(4.8)1/4(6.4)Monobolt 3/16(4.8)1/4(6.4) inch(mm)
- Massimo Rivetti strutturali da 1/4″(6.4 mm) in tutti i materiali
NON applicare a questi strumenti una pressione dell'aria superiore a 110 psi / 7.5 bar.
*Si prega di fare riferimento alle specifiche del rivetto cieco per assicurarsi che la resistenza alla trazione sia inferiore alla potenza di trazione del modello selezionato.
| Modello | Trazione Power libbref(kgf) | Colpo Lunghezza pollici (mm) | Peso netto libbre (kg) | Naselli fornito pollici (mm) | Max. Capacità |
| ZT0520 | 1100 (500) | 51 / 64 (20) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5 / 32 (4.0) | Massimo Rivetti strutturali da 5/32 "(4.0 mm). in tutti i materiali |
| ZT0520D | 1100 (500) | 51 / 64 (20) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5 / 32 (4.0) | Massimo Rivetti strutturali da 5/32 "(4.0 mm). in tutti i materiali |
| ZT0715 | 1500 (700) | 19 / 32 (15) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5/32(4.0)3/16(4.8) | Massimo Rivetti a strappo da 3/16″(4.8mm) in acciaio/acciaio |
| ZT0715D | 1500 (700) | 19 / 32 (15) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5/32(4.0)3/16(4.8) | Massimo Rivetti a strappo da 3/16″(4.8mm) in acciaio/acciaio |
| ZT0922 | 2000 (920) | 7 / 8 (22) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) Monobullone 3/16(4.8) | Massimo Rivetti strutturali da 3/16 "(4.8 mm). in tutti i materiali |
| ZT0922D | 2000 (920) | 7 / 8 (22) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) Monobullone 3/16(4.8) | Massimo Rivetti strutturali da 3/16 "(4.8 mm). in tutti i materiali |
| ZT1218 | 2523 (1150) | 23 / 32 (18) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) 1 / 4 (6.4) | Massimo Rivetti a strappo da 1/4″(6.4mm) in acciaio/acciaio |
| ZT1218D | 2523 (1150) | 23 / 32 (18) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) 1 / 4 (6.4) | Massimo Rivetti a strappo da 1/4″(6.4mm) in acciaio/acciaio |
| ZT1528 | 3300 (1500) | 1-1 / 8 (28) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT1528D | 3300 (1500) | 1-1 / 8 (28) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT1725 | 3700 (1700) | 63 / 64 (25) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT1725D | 3700 (1700) | 63 / 64 (25) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2021 | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2021D | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2021-8 | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti a strappo da 5/16″(7.8mm) in acciaio/acciaio |
| ZT2021D-8 | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti a strappo da 5/16″(7.8mm) in acciaio/acciaio |
| ZT2318 | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2318D | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2318-8 | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti strutturali da 5/16 "(7.8 mm). in tutti i materiali |
| ZT2318D-8 | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti strutturali da 5/16 "(7.8 mm). in tutti i materiali |
