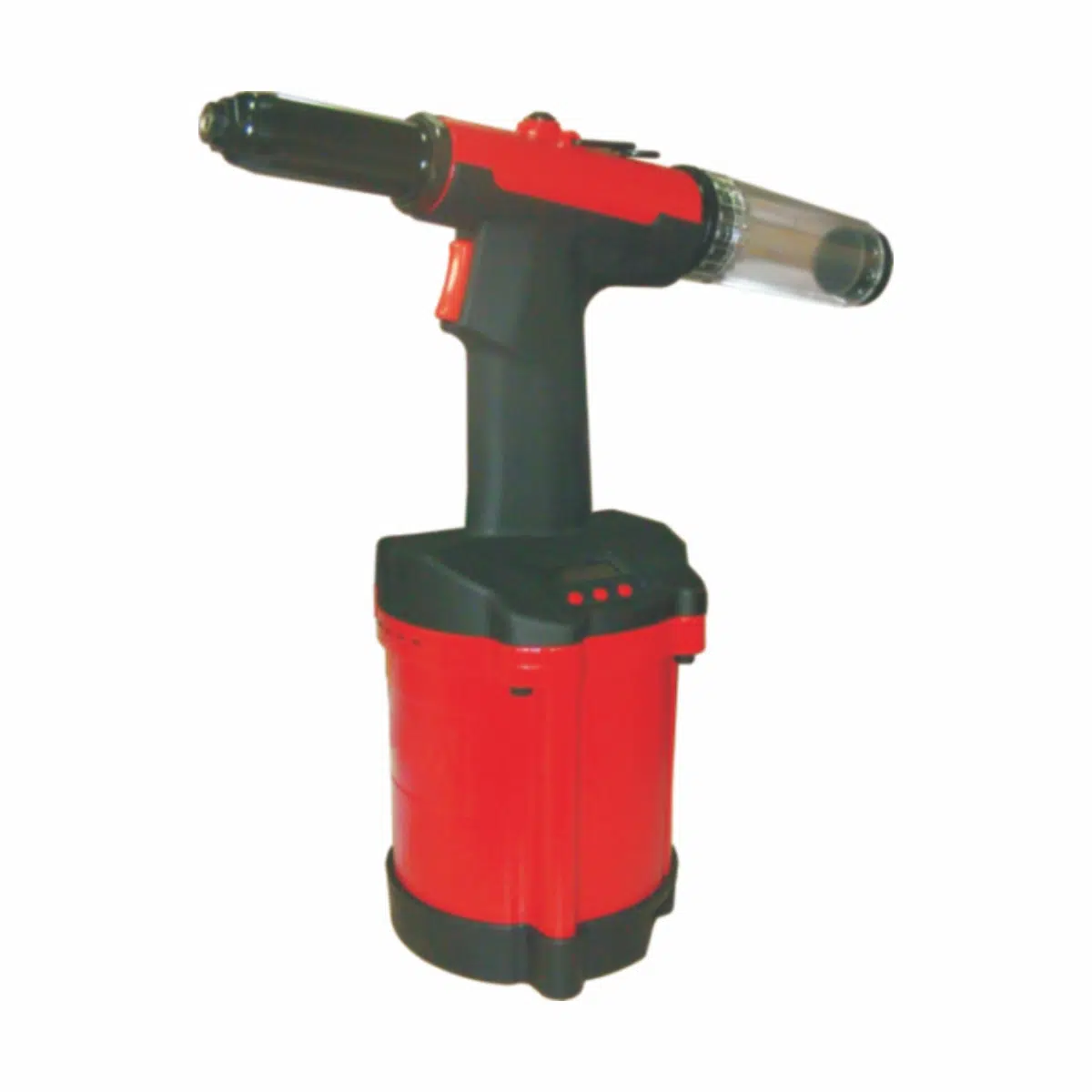

La rivettatrice idropneumatica ZT1528D da 1/4 di pollice con modulo digitale è una rivettatrice industriale di nuova generazione che combina potenti prestazioni idrauliche con un monitoraggio digitale intelligente. Progettata per il fissaggio di precisione in ambienti difficili, offre una potente forza di trazione per rivetti da 1/4 di pollice, acquisendo al contempo dati operativi in tempo reale per il controllo di processo, la pianificazione della manutenzione e la tracciabilità della qualità. La ZT1528D rappresenta il futuro della rivettatura intelligente, integrando una meccanica robusta con la connettività Industria 4.0.
Caratteristiche
Azionamento pneumatico-idraulico ad alta potenza per una rivettatura sicura e uniforme di rivetti da 1/4 di pollice
Modulo digitale integrato per il conteggio dei cicli in tempo reale, il monitoraggio dell'utilizzo e gli avvisi di manutenzione preventiva
Corpo in alluminio leggero con impugnatura ergonomica per garantire il comfort durante il funzionamento prolungato
Tempo di ciclo rapido con espulsione automatica del mandrino per una produzione ininterrotta
Componenti interni durevoli progettati per una lunga durata in uso industriale continuo
Il design pneumatico ottimizzato riduce il consumo d'aria mantenendo un'elevata potenza di rivettatura.
Facile manutenzione e accesso ai dati tramite l'interfaccia digitale integrata
Applicazioni
La rivettatrice pneumatica idraulica ZT1528D con modulo digitale è adatta per
Assemblaggio di carrozzerie e telai per autoveicoli
Produzione di camion, rimorchi e autobus
Fissaggio strutturale e riparazione di componenti aerospaziali
Industrie di costruzione in acciaio e lavorazione dei metalli
Produzione industriale generale che richiede rivettatura tracciabile e monitorata dai dati
Vantaggi in termini di prestazioni
Tracciabilità intelligente : il modulo digitale registra ogni ciclo per la tracciabilità della produzione, i controlli di qualità e la pianificazione della manutenzione predittiva.
Potenza costante : il sistema idraulico garantisce una forza di trazione stabile per rivetti in alluminio, acciaio e acciaio inossidabile.
Comfort per l'operatore : il design leggero e bilanciato riduce al minimo l'affaticamento durante l'uso prolungato.
Aumento della produttività : il ciclo di rivettatura rapido e l'espulsione veloce del mandrino aumentano la produttività nelle linee di assemblaggio.
Valore a lungo termine : la robusta costruzione e il monitoraggio digitale prolungano la durata di servizio e riducono i tempi di inattività imprevisti.
Perché scegliere ZT1528D
La rivettatrice pneumoidraulica ZT1528D da 1/4 di pollice con modulo digitale offre l'equilibrio ideale tra resistenza meccanica e controllo intelligente. Trasforma la rivettatura tradizionale in un processo basato sui dati che migliora la garanzia della qualità, la tracciabilità del processo e l'efficienza produttiva. Progettata per i produttori che richiedono affidabilità e innovazione, la ZT1528D supporta la transizione verso sistemi di produzione intelligenti e completamente connessi.
Caratteristiche
- Dotato del modulo digitale brevettato più avanzato, consente agli operatori di conoscere immediatamente la capacità di impostazione dell'utensile per rivetti in diverse condizioni di alimentazione dell'aria e i cicli di impostazione dei rivetti eseguiti durante il loro periodo di lavoro.
- Ricorderà inoltre agli operatori quando effettuare la manutenzione o l'assistenza dell'utensile agli intervalli corretti.
- Ciò contribuirà a porre fine alla controversia relativa alla garanzia, soprattutto se l'utensile è stato utilizzato in modo improprio o abusato con una pressione dell'aria anormalmente elevata, superiore alle specifiche di progettazione.
- Costruito con "unità modulo assemblate in un involucro composito a conchiglia" brevettato per la facilità di manutenzione degli utensili.
- Brevettato “Sistema di raccolta sottovuoto a mandrino rotto” per la pulizia e la sicurezza dell'area di lavoro.
- Sezione idraulica realizzata in lega di alluminio forgiata e trattata termicamente per la migliore rigidità.
- Testa e dado facili da regolare, progettati per ottenere la corsa più efficace.
- Alloggiamento ergonomico in materiale composito con rivestimento testurizzato per il comfort dell'operatore.
- Il design girevole della presa d'aria migliora la manovrabilità.
- Sezione idraulica forgiata in lega di alluminio
- Bottiglia da collezione
- Modulo di azionamento dell'aria
- Alloggiamento a conchiglia in composito
- Porta batteria AAA
- Modulo LCD
- Porta USB
- Interruttore ON/OFF del vuoto
- Porta nasello di ricambio
Caratteristiche:
- Potenza di trazione: 3300 (1500) Ibf (kgf)
- Lunghezza corsa: 28 mm
- Peso netto: 5.6 (2.5) lbs (kg)
- Pressione d'esercizio: 90 (6.2) PSI (bar)
- Dimensioni della presa d'aria: 1/4 di pollice-NPT/PT
- Min. Dimensioni tubo: 3 / 8 (10) pollici (mm)
- Nosepieces Equipped: 3/16(4.8)1/4(6.4)Monobolt 3/16(4.8)1/4(6.4) inch(mm)
- Massimo Rivetti strutturali da 1/4″(6.4 mm) in tutti i materiali
NON applicare a questi strumenti una pressione dell'aria superiore a 110 psi / 7.5 bar.
*Si prega di fare riferimento alle specifiche del rivetto cieco per assicurarsi che la resistenza alla trazione sia inferiore alla potenza di trazione del modello selezionato.
| Modello | Trazione Potenza libbref(kgf) | Colpo Lunghezza pollici (mm) | Peso netto libbre (kg) | Naselli fornito pollici (mm) | Max. Capacità |
| ZT0520 | 1100 (500) | 51 / 64 (20) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5 / 32 (4.0) | Massimo Rivetti strutturali da 5/32 "(4.0 mm). in tutti i materiali |
| ZT0520D | 1100 (500) | 51 / 64 (20) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5 / 32 (4.0) | Massimo Rivetti strutturali da 5/32 "(4.0 mm). in tutti i materiali |
| ZT0715 | 1500 (700) | 19 / 32 (15) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5/32(4.0)3/16(4.8) | Massimo Rivetti a strappo da 3/16″(4.8mm) in acciaio/acciaio |
| ZT0715D | 1500 (700) | 19 / 32 (15) | 3.8 (1.7) | 3/32(2.4)1/8(3.2) 5/32(4.0)3/16(4.8) | Massimo Rivetti a strappo da 3/16″(4.8mm) in acciaio/acciaio |
| ZT0922 | 2000 (920) | 7 / 8 (22) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) Monobullone 3/16(4.8) | Massimo Rivetti strutturali da 3/16 "(4.8 mm). in tutti i materiali |
| ZT0922D | 2000 (920) | 7 / 8 (22) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) Monobullone 3/16(4.8) | Massimo Rivetti strutturali da 3/16 "(4.8 mm). in tutti i materiali |
| ZT1218 | 2523 (1150) | 23 / 32 (18) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) 1 / 4 (6.4) | Massimo Rivetti a strappo da 1/4″(6.4mm) in acciaio/acciaio |
| ZT1218D | 2523 (1150) | 23 / 32 (18) | 4.2 (1.9) | 5/32(4.0)3/16(4.8) 1 / 4 (6.4) | Massimo Rivetti a strappo da 1/4″(6.4mm) in acciaio/acciaio |
| ZT1528 | 3300 (1500) | 1-1 / 8 (28) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT1528D | 3300 (1500) | 1-1 / 8 (28) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT1725 | 3700 (1700) | 63 / 64 (25) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT1725D | 3700 (1700) | 63 / 64 (25) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2021 | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2021D | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2021-8 | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti a strappo da 5/16″(7.8mm) in acciaio/acciaio |
| ZT2021D-8 | 4400 (2000) | 53 / 64 (21) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti a strappo da 5/16″(7.8mm) in acciaio/acciaio |
| ZT2318 | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2318D | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4) | Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali |
| ZT2318-8 | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti strutturali da 5/16 "(7.8 mm). in tutti i materiali |
| ZT2318D-8 | 5000 (2300) | 23 / 32 (18) | 5.6 (2.5) | 5 / 16 (7.8) | Massimo Rivetti strutturali da 5/16 "(7.8 mm). in tutti i materiali |
