ZT1914CMD Strumento di installazione per bullone di bloccaggio aeronautico/bullone Huck

ZT1914CMD Aviation Lock bolt / Strumenti di installazione del bullone Huck (Modulo digitale disponibile)

Il modulo digitale disponibile per l'installazione di bulloni di bloccaggio aeronautici e bulloni Huck ZT1914CMD è un sistema di fissaggio di alta qualità progettato per l'installazione precisa e ad alta resistenza di bulloni di bloccaggio aeronautici e dispositivi di fissaggio tipo Huck utilizzati nella produzione aerospaziale, nella manutenzione di aeromobili, nell'assemblaggio di macchinari pesanti e nella fabbricazione strutturale. Questo strumento avanzato offre una forza di trazione costante e controllata che garantisce un carico di serraggio sicuro e una corretta deformazione del dispositivo di fissaggio, proteggendo al contempo i materiali e i componenti circostanti. Dotato di un modulo digitale opzionale, ZT1914CMD fornisce dati di installazione in tempo reale, feedback di coppia o corsa e una tracciabilità migliorata per il controllo qualità, la documentazione di processo e l'integrazione in sistemi di produzione intelligenti. Il modulo digitale supporta il monitoraggio e la registrazione accurati di ogni ciclo di fissaggio, consentendo un migliore controllo del processo e la conformità ai rigorosi standard di settore. Alimentato da un affidabile meccanismo pneumatico o pneumoidraulico, lo strumento offre un funzionamento fluido, tempi di ciclo rapidi e prestazioni affidabili, rendendolo ideale per linee di produzione ad alto volume e impegnative attività di manutenzione sul campo. La sua struttura robusta e i componenti interni di precisione garantiscono una lunga durata e resistenza all'uso intensivo continuo. Il design ergonomico e leggero migliora il comfort e il controllo dell'operatore, soprattutto in spazi ristretti o in aree di installazione complesse. Gli strumenti di installazione ZT1914CMD Aviation Lock Bolt e Huck Bolt con modulo digitale sono ideali per impianti di assemblaggio aerospaziale, operazioni di manutenzione, riparazione e revisione di aeromobili, officine di lavorazione dei metalli e ambienti di produzione industriale che richiedono un'installazione accurata dei dispositivi di fissaggio, una verifica di alta qualità, una tracciabilità dettagliata e una maggiore produttività per applicazioni di fissaggio professionali e critiche.

Principali caratteristiche e vantaggi

• Ingegneria di precisione: Lo ZT1914CM è meticolosamente realizzato per garantire l'installazione precisa di bulloni di bloccaggio e ciechi. Questo livello di precisione è essenziale nelle applicazioni aerospaziali, dove l'integrità di ogni elemento di fissaggio influisce direttamente sulla sicurezza e sulle prestazioni dell'aeromobile.
• Compatibilità versatile: Progettato per funzionare con un'ampia gamma di bulloni di bloccaggio e bulloni ciechi, lo ZT1914CM è compatibile con varie dimensioni e tipi di elementi di fissaggio comunemente utilizzati nel settore aerospaziale. Questa versatilità lo rende uno strumento indispensabile per le fasi di assemblaggio e riparazione degli aeromobili.
• Costruzione durevole: Costruito con materiali di alta qualità, lo ZT1914CM è progettato per resistere ai rigori dell'uso frequente in ambienti difficili. La sua costruzione durevole garantisce affidabilità a lungo termine, rendendolo un investimento prezioso per i professionisti aerospaziali.
• Design ergonomico: Lo ZT1914CM privilegia il comfort dell'utente e riduce l'affaticamento durante l'uso prolungato. La sua struttura ben bilanciata e la comoda impugnatura lo rendono facile da maneggiare, anche in spazi ristretti o quando si lavora su assemblaggi complessi.
• Funzionamento efficiente: ZT1914CM è progettato per l'efficienza, consentendo un'installazione rapida e sicura di chiavistelli e chiavistelli ciechi. Questa caratteristica è vantaggiosa per gli ambienti di produzione ad alto volume, dove il risparmio di tempo può avere un impatto significativo sulla produttività.
• Controllo di precisione: Lo strumento garantisce un controllo preciso durante l'installazione, garantendo che ogni elemento di fissaggio soddisfi gli standard aerospaziali. Questa precisione aiuta a prevenire problemi come coppie eccessive o un posizionamento errato dei bulloni.
• Bassa manutenzione: Lo ZT1914CM è progettato per una facile manutenzione, con componenti accessibili e facili da riparare. Questa caratteristica riduce al minimo i tempi di fermo e garantisce che l'utensile rimanga in condizioni di lavoro ottimali per tutta la sua durata.

Applicazioni

Gli strumenti di installazione dei bulloni di bloccaggio e dei bulloni ciechi per l'aviazione ZT1914CM sono specificamente progettati per l'uso nel settore aerospaziale, comprese applicazioni quali:

• L'assemblaggio degli aeromobili è essenziale per l'installazione di elementi di fissaggio critici nelle strutture degli aeromobili, garantendo l' assemblaggio sicuro e affidabile di componenti quali ali, fusoliera e superfici di controllo.
• Manutenzione e riparazione: Ideale per l'uso nelle operazioni di manutenzione e riparazione di aeromobili, dove è richiesto un fissaggio preciso e affidabile per ripristinare l'integrità strutturale.
• Produzione aerospaziale: Adatto alla produzione di vari componenti aerospaziali, in cui l'installazione di bulloni di sicurezza e bulloni ciechi è una parte essenziale del processo di produzione.
• Applicazioni militari e di difesa: Utilizzato nell'assemblaggio e nella manutenzione di aerei militari e altri progetti aerospaziali legati alla difesa, dove precisione e affidabilità sono fondamentali.

Perché scegliere gli strumenti di installazione per bulloni ciechi e bulloni Aviation Lock ZT1914CM?

Gli strumenti di installazione ZT1914CM Aviation Lock Bolt & Blind Bolt sono progettati per soddisfare gli standard esigenti del settore aerospaziale, offrendo precisione, durata e facilità d'uso. Che tu sia coinvolto nell'assemblaggio, nella manutenzione o nella produzione di aeromobili, ZT1914CM fornisce l'affidabilità e le prestazioni di cui hai bisogno per garantire la sicurezza e l'integrità di ogni elemento di fissaggio. Con il suo design ergonomico e il funzionamento efficiente, questo strumento aumenta la produttività e garantisce che ogni installazione venga eseguita secondo gli standard più elevati.

Caratteristiche

• Lo ZT1914CM è uno strumento pneumatico-idraulico per bulloni di sicurezza e bulloni ciechi, progettato specificamente per l'installazione di bulloni di sicurezza e bulloni ciechi CherryMax®.
• Questo strumento utilizza teste di trazione dritte, sfalsate e ad angolo retto per installare bulloni di bloccaggio e bulloni ciechi CherryMax® con diametri di -4, -5, -6 e -8 in tutti gli stili di testa, materiali e lunghezze di presa. (Diametro -8 solo in alluminio)
• Le caratteristiche con il modulo digitale brevettato più avanzato consentono agli operatori di conoscere immediatamente la capacità di impostazione dell'utensile per rivetti in varie condizioni di alimentazione dell'aria e i cicli di impostazione dei rivetti eseguiti durante il loro periodo di lavoro. (Opzionale, il modello con "D" significa con modulo digitale)
• Ricorderà inoltre agli operatori quando effettuare la manutenzione o l'assistenza sullo strumento agli intervalli appropriati.
• Aiuterà in modo significativo a risolvere la controversia sui problemi di garanzia se l'utensile è stato utilizzato in modo improprio o abusato con una pressione dell'aria anormalmente elevata, superiore alle specifiche di progettazione.
• È costruito con "Unità modulari assemblate in un alloggiamento composito a conchiglia" brevettato per facilitare la manutenzione degli utensili.
  Sezione idraulica realizzata in lega di alluminio forgiata e trattata termicamente per la migliore rigidità.
• Il design girevole della presa d'aria garantisce la manovrabilità.

La configurazione standard per una lunghezza di 1 M

La configurazione standard per una lunghezza di 3 M

Caratteristiche:

• Potenza di trazione: 4200 (1900) Ibf (kgf)
• Lunghezza del tratto: 31 / 64 (12) pollici (mm)
• Peso netto senza nasello: 2.75 (1.25) Ibs(kg) gruppo maniglia
• Capacità massima: bulloni di bloccaggio e bulloni ciechi CherryMax® da -4, -5, -6 e -8 di diametro in tutti gli stili di testa, materiali e lunghezze di impugnatura. (diametro -8 solo in alluminio) CherryMax® è un marchio registrato di Cherry Aerospace LLC.
• Pressione d'esercizio: 90 (6.2) PSI (bar)
• Dimensioni della presa d'aria: 1 / 4 pollici-NPT / PT
• Min. Dimensioni tubo: 3 / 8 (10) pollici (mm)

NON applicare a questi strumenti una pressione dell'aria superiore a 110 psi / 7.5 bar.

*Fare riferimento alle specifiche del rivetto cieco per garantire che la resistenza alla trazione sia inferiore alla potenza di trazione del modello selezionato.
*le specifiche sottostanti sono misurate con un tubo idraulico lungo 1 metro e con diametro interno di 1/8″

*Pressione dell'aria di esercizio: 90PSI/6.2bar *Dimensione dell'ingresso dell'aria: 1/4 di pollice-NPT/PT *Min. Dimensioni del tubo: 3/8 "(10 mm)

TESTE DI ESTRAZIONE DISPONIBILI PER GLI ATTREZZI DI INSTALLAZIONE ZT1914CM E ZT1914CM

Le teste di trazione non sono dotate di rivettatrice e devono essere ordinate separatamente.

Testa di trazione dritta H84A-8

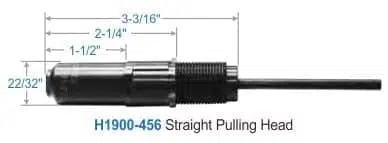

Testa di trazione dritta H1900-456

Testa di trazione dritta H513SRC-06-35

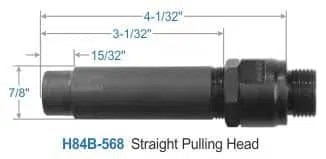

Testa di trazione dritta H84B-568

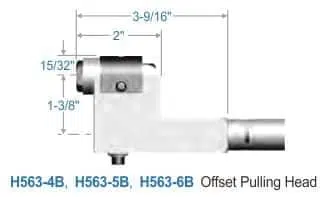

Testa di trazione offset H563-4B, H563-5B, H563-6B

Testa di trazione offset H562-6B, H562-8B

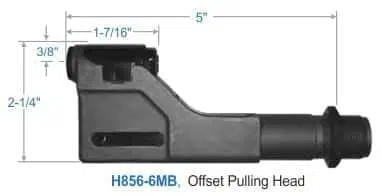

Testa di trazione offset H856-6MB

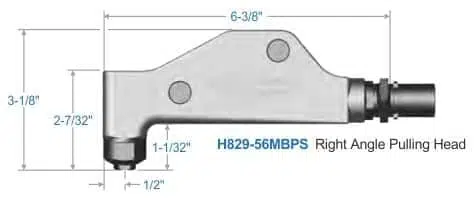

Testa di trazione ad angolo retto H829-56MBPS

CherryMax® è un marchio registrato di Cherry Aerospace LLC.
