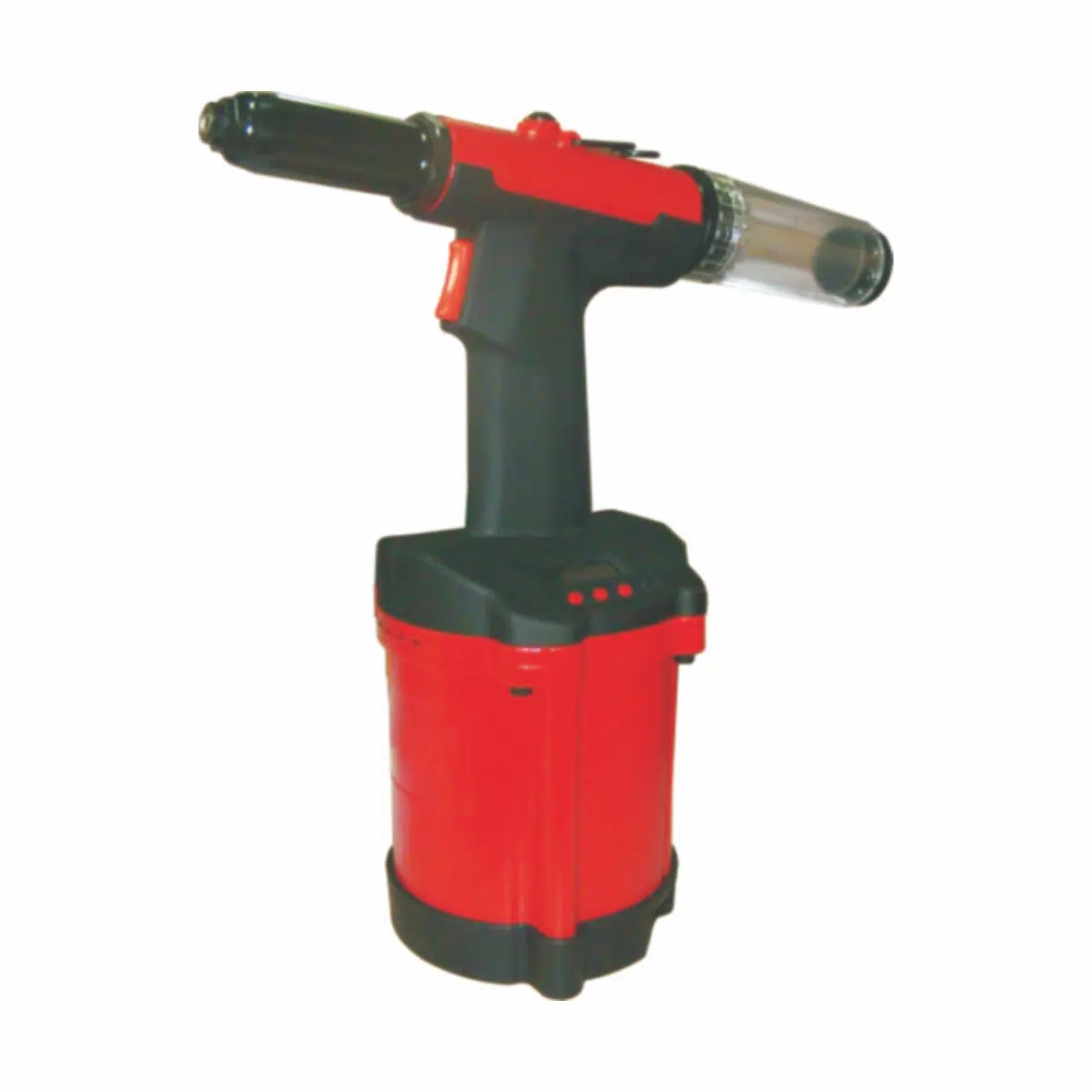

ZT2021 Rivettatrice idraulica pneumatica da 1/4 di pollice





La rivettatrice pneumatica idraulica ZT2021 da 1/4 di pollice è uno strumento di fissaggio di livello professionale progettato per ambienti industriali che richiedono potenza, durata e comfort per l'operatore costanti. Grazie al suo azionamento idraulico ad alta resistenza e all'efficiente sistema pneumatico, la ZT2021 garantisce prestazioni affidabili per applicazioni di rivettatura da medie a pesanti. La sua struttura robusta e il design ergonomico la rendono una scelta affidabile per officine e linee di assemblaggio dove produttività e lunga durata sono essenziali.





Caratteristiche





• Azionamento pneumatico-idraulico ad alta potenza progettato per l'installazione sicura di rivetti da 1/4 di pollice

• Alloggiamento leggero e resistente progettato per un uso industriale continuo

• Impugnatura ergonomica e design bilanciato per ridurre l'affaticamento dell'operatore durante i turni lunghi

• Tempo di ciclo rapido con un efficiente sistema di espulsione del mandrino per un flusso di lavoro migliorato

• Basso consumo d'aria mantenendo prestazioni potenti e costanti

• Manutenzione semplice con componenti interni resistenti per una maggiore durata dell'utensile





Applicazioni





La rivettatrice pneumatica ZT2021 è adatta a un'ampia gamma di settori, tra cui:





• Assemblaggio di carrozzerie e telai per autoveicoli

• Produzione di camion, rimorchi e autobus

• Lavori di fissaggio e manutenzione di componenti aerospaziali

• Progetti di costruzione in acciaio e fabbricazione generale

• Linee di produzione industriale che richiedono operazioni di rivettatura ripetitive





Vantaggi in termini di prestazioni





• Forza e affidabilità: Il meccanismo idraulico fornisce una forza di trazione stabile per un fissaggio sicuro su rivetti in alluminio, acciaio e acciaio inossidabile

• Guadagni di produttività: Tempi di ciclo rapidi e rapida espulsione del mandrino aumentano la produttività e riducono al minimo i tempi di fermo

• Comfort dell'operatore: Il corpo leggero con design ergonomico riduce al minimo lo sforzo e migliora l'efficienza nelle operazioni ad alto volume

• Eccezionale: Costruito con componenti interni robusti per resistere ad ambienti di produzione impegnativi

• Razionalizzazione dei costi: La lunga durata e i requisiti minimi di manutenzione riducono il costo complessivo di proprietà





Perché scegliere ZT2021





La rivettatrice pneumoidraulica ZT2021 da 1/4 di pollice offre il perfetto equilibrio tra potenza, efficienza e comfort per l'operatore. Come modello standard affidabile, offre agli utenti industriali la possibilità di ottenere prestazioni di rivettatura costanti senza inutili complessità. Grazie ai suoi comprovati vantaggi in termini di durata e produttività, la ZT2021 è uno strumento essenziale per officine, linee di assemblaggio e produttori che gestiscono attività di rivettatura su larga scala.





Caratteristiche





• Dotato del modulo digitale brevettato più avanzato, consente agli operatori di conoscere immediatamente la capacità di impostazione dell'utensile per rivetti in diverse condizioni di alimentazione dell'aria e i cicli di impostazione dei rivetti eseguiti durante il loro periodo di lavoro.
• Ricorderà inoltre agli operatori quando effettuare la manutenzione o l'assistenza dell'utensile agli intervalli corretti.
• Ciò contribuirà a porre fine alla controversia relativa alla garanzia, soprattutto se l'utensile è stato utilizzato in modo improprio o abusato con una pressione dell'aria anormalmente elevata, superiore alle specifiche di progettazione.
• Costruito con "unità modulo assemblate in un involucro composito a conchiglia" brevettato per la facilità di manutenzione degli utensili.
• Brevettato “Sistema di raccolta sottovuoto a mandrino rotto” per la pulizia e la sicurezza dell'area di lavoro.
• Sezione idraulica realizzata in lega di alluminio forgiata e trattata termicamente per la migliore rigidità.
• Testa e dado facili da regolare, progettati per ottenere la corsa più efficace.
• Alloggiamento ergonomico in materiale composito con rivestimento testurizzato per il comfort dell'operatore.
• Il design girevole della presa d'aria migliora la manovrabilità.





• Sezione idraulica forgiata in lega di alluminio
• Bottiglia da collezione
• Modulo di azionamento dell'aria
• Alloggiamento a conchiglia in composito
• Porta batteria AAA
• Modulo LCD
• Porta USB
• Interruttore ON/OFF del vuoto
• Porta nasello di ricambio





Caratteristiche:





• Potenza di trazione: 4400 (2000) Ibf (kgf)
• Lunghezza corsa: 21 mm
• Peso netto: 5.6 (2.5) lbs (kg)
• Pressione d'esercizio: 90 (6.2) PSI (bar)
• Dimensioni della presa d'aria: 1/4 di pollice-NPT/PT
• Min. Dimensioni tubo: 3 / 8 (10) pollici (mm)
• Nosepieces Equipped: 3/16(4.8)1/4(6.4)Monobolt 3/16(4.8)1/4(6.4) inch(mm)
• Massimo Rivetti strutturali da 1/4″(6.4 mm) in tutti i materiali





NON applicare a questi strumenti una pressione dell'aria superiore a 110 psi / 7.5 bar.
*Si prega di fare riferimento alle specifiche del rivetto cieco per assicurarsi che la resistenza alla trazione sia inferiore alla potenza di trazione del modello selezionato.

Modello	Trazione Power libbref(kgf)	Colpo Lunghezza pollici (mm)	Peso netto libbre (kg)	Naselli fornito pollici (mm)	Max. Capacità
ZT0520	1100 (500)	51 / 64 (20)	3.8 (1.7)	3/32(2.4)1/8(3.2) 5 / 32 (4.0)	Massimo Rivetti strutturali da 5/32 "(4.0 mm). in tutti i materiali
ZT0520D	1100 (500)	51 / 64 (20)	3.8 (1.7)	3/32(2.4)1/8(3.2) 5 / 32 (4.0)	Massimo Rivetti strutturali da 5/32 "(4.0 mm). in tutti i materiali
ZT0715	1500 (700)	19 / 32 (15)	3.8 (1.7)	3/32(2.4)1/8(3.2) 5/32(4.0)3/16(4.8)	Massimo Rivetti a strappo da 3/16″(4.8mm) in acciaio/acciaio
ZT0715D	1500 (700)	19 / 32 (15)	3.8 (1.7)	3/32(2.4)1/8(3.2) 5/32(4.0)3/16(4.8)	Massimo Rivetti a strappo da 3/16″(4.8mm) in acciaio/acciaio
ZT0922	2000 (920)	7 / 8 (22)	4.2 (1.9)	5/32(4.0)3/16(4.8) Monobullone 3/16(4.8)	Massimo Rivetti strutturali da 3/16 "(4.8 mm). in tutti i materiali
ZT0922D	2000 (920)	7 / 8 (22)	4.2 (1.9)	5/32(4.0)3/16(4.8) Monobullone 3/16(4.8)	Massimo Rivetti strutturali da 3/16 "(4.8 mm). in tutti i materiali
ZT1218	2523 (1150)	23 / 32 (18)	4.2 (1.9)	5/32(4.0)3/16(4.8) 1 / 4 (6.4)	Massimo Rivetti a strappo da 1/4″(6.4mm) in acciaio/acciaio
ZT1218D	2523 (1150)	23 / 32 (18)	4.2 (1.9)	5/32(4.0)3/16(4.8) 1 / 4 (6.4)	Massimo Rivetti a strappo da 1/4″(6.4mm) in acciaio/acciaio
ZT1528	3300 (1500)	1-1 / 8 (28)	5.6 (2.5)	3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4)	Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali
ZT1528D	3300 (1500)	1-1 / 8 (28)	5.6 (2.5)	3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4)	Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali
ZT1725	3700 (1700)	63 / 64 (25)	5.6 (2.5)	3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4)	Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali
ZT1725D	3700 (1700)	63 / 64 (25)	5.6 (2.5)	3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4)	Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali
ZT2021	4400 (2000)	53 / 64 (21)	5.6 (2.5)	3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4)	Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali
ZT2021D	4400 (2000)	53 / 64 (21)	5.6 (2.5)	3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4)	Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali
ZT2021-8	4400 (2000)	53 / 64 (21)	5.6 (2.5)	5 / 16 (7.8)	Massimo Rivetti a strappo da 5/16″(7.8mm) in acciaio/acciaio
ZT2021D-8	4400 (2000)	53 / 64 (21)	5.6 (2.5)	5 / 16 (7.8)	Massimo Rivetti a strappo da 5/16″(7.8mm) in acciaio/acciaio
ZT2318	5000 (2300)	23 / 32 (18)	5.6 (2.5)	3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4)	Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali
ZT2318D	5000 (2300)	23 / 32 (18)	5.6 (2.5)	3/16(4.8)1/4(6.4) Monobolt 3/16(4.8)1/4(6.4)	Massimo Rivetti strutturali da 1/4 "(6.4 mm). in tutti i materiali
ZT2318-8	5000 (2300)	23 / 32 (18)	5.6 (2.5)	5 / 16 (7.8)	Massimo Rivetti strutturali da 5/16 "(7.8 mm). in tutti i materiali
ZT2318D-8	5000 (2300)	23 / 32 (18)	5.6 (2.5)	5 / 16 (7.8)	Massimo Rivetti strutturali da 5/16 "(7.8 mm). in tutti i materiali
